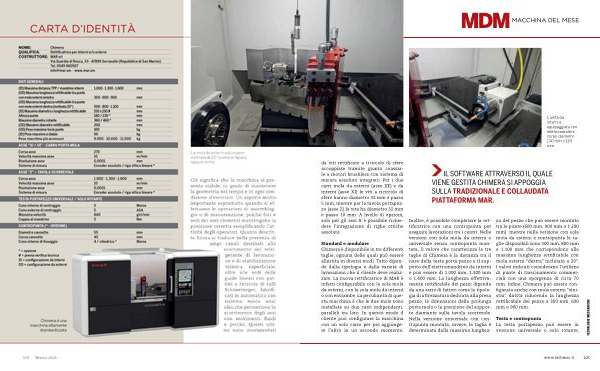

L’ unità da interni è equipaggiata con elettromandrini corpo diametro 100 mm o 120 mm
da viti rettificate a ricircolo di sfere accoppiate tramite giunto coassiale a motori brushless con sistema di misura assoluto integrato. Per i due carri mola da esterni( asse XE) e da interni( asse XI) le viti a ricircolo di sfere hanno diametro 32 mm e passo 5 mm, mentre per la tavola portapezzo( asse Z) la vite ha diametro 32 mm e passo 10 mm. A livello di opzioni, solo per gli assi X è possibile richiedere l’ integrazione di righe ottiche assolute.
Standard e modulare Chimera è disponibile in tre differenti taglie, ognuna delle quali può essere allestita in diversi modi. Tutto dipende dalla tipologia e dalla varietà di lavorazioni che il cliente deve realizzare. La nuova rettificatrice di MAR è infatti configurabile con la sola mola da esterni, con la sola mola da interni o con entrambe. La peculiarità di questa macchina è che le due mole sono installate su due carri indipendenti, paralleli tra loro. In questo modo il cliente può configurare la macchina con un solo carro per poi aggiungere l’ altro in un secondo momento.
IL SOFTWARE ATTRAVERSO IL QUALE VIENE GESTITA CHIMERA SI APPOGGIA SULLA TRADIZIONALE E COLLAUDATA PIATTAFORMA MAR.
Inoltre, è possibile completare la rettificatrice con una contropunta per eseguire lavorazioni tra i centri. Nelle versioni con sola mola da interni o universale senza contropunta montata, il valore che caratterizza le tre taglie di Chimera è la distanza tra il naso della testa porta pezzo e il supporto dell’ elettromandrino da interni e può essere di 1.000 mm, 1.300 mm o 1.600 mm. La lunghezza effettivamente rettificabile dei pezzi dipende da una serie di fattori come la tipologia di attrezzatura dedicata alla presa pezzo, le dimensioni della prolunga porta mola o la posizione del supporto diamante sulla tavola scorrevole. Nella versione universale con contropunta montata, invece, la taglia è determinata dalla massima lunghez- za del pezzo che può essere montato tra le punte( 600 mm, 900 mm o 1.200 mm), mentre nella versione con sola mola da esterni e contropunta le taglie disponibili sono 500 mm, 800 mm e 1.100 mm che corrispondono alla massima lunghezza rettificabile con mola esterni“ destra” inclinata a 20 °. I valori indicati considerano l’ utilizzo di punte di trascinamento commerciali con una sporgenza di circa 70 mm. Infine, Chimera può essere configurata anche con mola esterni“ sinistra” diritta riducendo la lunghezza rettificabile del pezzo a 300 mm, 600 mm o 900 mm.
Testa e contropunta La testa portapezzo può essere in versione universale o solo rotante,
