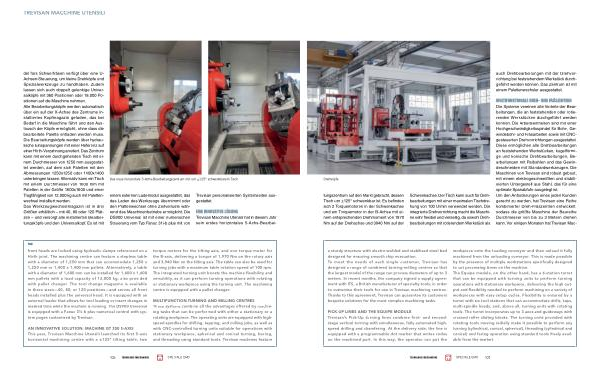

TREVISAN MACCHINE UTENSILI
del fürs Schwerfräsen verfügt über eine U- Achsen-Steuerung, um kleine Drehköpfe und Spezialwerkzeuge zu handhaben. Zudem lassen sich auch doppelt gelenkige Universalköpfe mit 360 Positionen oder 18.000 Positionen auf die Maschine nehmen. Alle Bearbeitungsköpfe werden automatisch über ein auf der X-Achse des Zentrums installiertes Kopfmagazin geladen, das bei Bedarf in die Maschine fährt und den Austausch der Köpfe ermöglicht, ohne dass die bearbeitete Palette entladen werden muss. Die Bearbeitungsköpfe werden über hydraulische Einspannungen mit einer Referenz auf einer Hirth-Verzahnung arretiert. Das Zentrum kann mit einem durchgehenden Tisch mit einem Durchmesser von 1250 mm ausgestattet werden, auf dem sich Paletten mit den Abmessungen 1250x1250 oder 1400x1400 unterbringen lassen. Alternativ kann ein Tisch mit einem Durchmesser von 1600 mm mit Paletten in der Größe 1600x1600 und einer Tragfähigkeit von 12.000 kg auch mit Palettenwechsel installiert werden. Das Werkzeugwechselmagazin ist in drei Größen erhältlich – mit 40, 80 oder 120 Plätzen – und versorgt alle installierten Bearbeitungsköpfe und den Universalkopf. Es ist mit
Das neue horizontale 5-Achs-Bearbeitungszentrum mit um ± 125 ° schwenkbarem Tisch
einem externen Lademodul ausgestattet, das das Laden des Werkzeugs übernimmt oder den Plattenwechsel ohne Zeitverluste während des Maschinenbetriebs ermöglicht. Die DS900 Universal ist mit einer numerischen Steuerung vom Typ Fanuc 31i-b plus mit von
Trevisan personalisierten Systemseiten ausgestattet.
EINE INNOVATIVE LÖSUNG
Trevisan Macchine Utensili hat in diesem Jahr sein erstes horizontales 5-Achs-Bearbei-
➥ front heads are locked using hydraulic clamps referenced on a Hirth joint. The machining centre can feature a stepless table with a diameter of 1,250 mm that can accommodate 1,250 x 1,250 mm or 1,400 x 1,400 mm pallets. Alternatively, a table with a diameter of 1,600 mm can be installed for 1,600 x 1,600 mm pallets with a load capacity of 12,000 kg, also provided with pallet changer. The tool change magazine is available in three sizes— 40, 80, or 120 positions— and serves all front heads installed plus the universal head. It is equipped with an external loader that allows for tool loading or insert changes in masked time while the machine is running. The DS900 Universal is equipped with a Fanuc 31i-b plus numerical control with system pages customised by Trevisan.
AN INNOVATIVE SOLUTION: MACHINE GT 350 5-AXIS This year, Trevisan Macchine Utensili launched its first 5-axis horizontal machining centre with a ± 125 ° tilting table, two torque motors for the tilting axis, and one torque motor for the B-axis, delivering a torque of 1,970 Nm on the rotary axis and 3,940 Nm on the tilting axis. The table can also be used for turning jobs with a maximum table rotation speed of 100 rpm. The integrated turning unit boosts the machine flexibility and versatility, as it can perform turning operations with rotating or stationary workpiece using the turning unit. The machining centre is equipped with a pallet changer.
MULTIFUNCTION TURNING AND MILLING CENTRES These systems combine all the advantages offered by machining tasks that can be performed with either a stationary or a rotating workpiece. The operating units are equipped with highspeed spindles for drilling, tapping, and milling jobs, as well as with CNC-controlled turning units suitable for operations with stationary workpiece, spherical and conical turning, boring, and threading using standard tools. Trevisan machines feature
106 SPECIALE EMO
