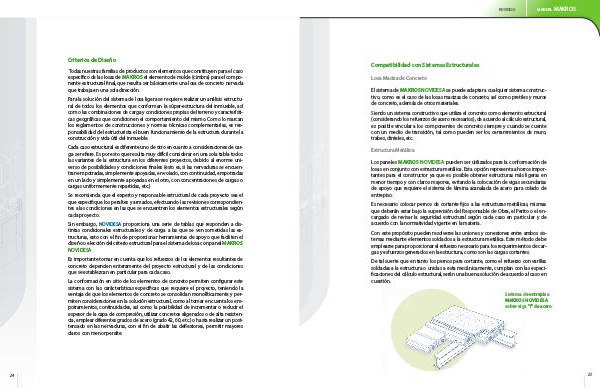

SISTEMA CONSTRUCTIVO ICF Y COMPLEMENTOS MANUAL DE INSTALCION MAKROS ENE 2018 | Page 27

NOVIDESA
MANUAL
MAKROS
Compatibilidad con Sistemas Estructurales
Losa Maciza de Concreto
El sistema de MAKROS NOVIDESA se puede adaptar a cualquier sistema construc-
tivo, como es el caso de las losas macizas de concreto, así como pretiles y muros
de concreto, además de otros materiales.
Siendo un sistema constructivo que utiliza el concreto como elemento estructural
(considerando los refuerzos de acero necesarios), de acuerdo al cálculo estructural,
es posible vincular a los componentes de concreto siempre y cuando se cuente
con un medio de transición, tal como pueden ser los cerrammientos de muro,
trabes, dinteles, etc.
Estructura Metálica
Los paneles MAKROS NOVIDESA pueden ser utilizados para la conformación de
losas en conjunto con estructura metálica. Esta opción representa ahorros impor-
tantes para el constructor ya que es posible obtener estructuras más ligeras en
menor tiempo y con claros mayores, evitando la colocación de vigas secundarias
de apoyo que requiere el sistema de lámina acanalada de acero para colado de
entrepiso.
Es necesario colocar pernos de cortante fijos a las estructuras metálicas, mismas
que deberán estar bajo la supervisión del Responsable de Obra, el Perito o el en-
cargado de revisar la seguridad estructural según cada caso en particular y de
acuerdo con la normatividad vigente en la materia.
Con este propósito pueden resolverse las uniones y conexiones entre ambos sis-
temas mediante elementos soldados a la estructura metálica. Este método debe
emplearse para proporcionar el refuerzo necesario para los requerimientos de car-
gas y esfuerzos generados en la estructura, como son las cargas cortantes.
De tal suerte que en tanto los pernos para cortante, como el refuerzo con varillas
soldadas a la estructura o unidas a esta mecánicamente, cumplan con las especi-
ficaciones del cálculo estructural, serán una buena solución de acuerdo al caso en
cuestión.
Sistema de entrepiso
MAKROS NOVIDESA
sobre viga "I" de acero
25
