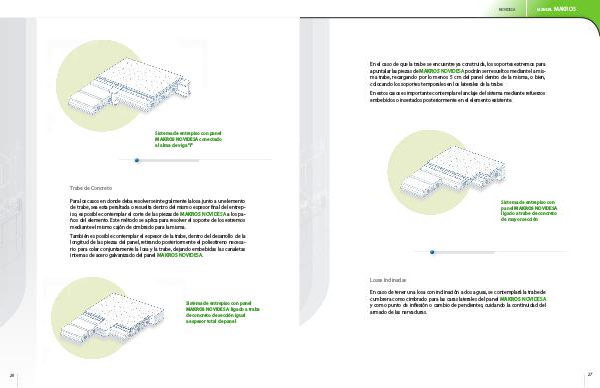

Sistema de entrepiso con panel
MAKROS NOVIDESA conectado
al alma de viga "I"
Trabe de Concreto
Para los casos en donde deba resolverse integralmente la losa junto a un elemento
de trabe, sea esta peraltada o resuelta dentro del mismo espesor final del entrep-
iso, es posible contemplar el corte de las piezas de MAKROS NOVIDESA a los pa-
ños del elemento. Este método se aplica para resolver el soporte de los extremos
mediante el mismo cajón de cimbrado para la misma.
También es posible contemplar el espesor de la trabe, dentro del desarrollo de la
longitud de las piezas del panel, retirando posteriormente el poliestireno necesa-
rio para colar conjuntamente la losa y la trabe, dejando embebidas las canaletas
internas de acero galvanizado del panel MAKROS NOVIDESA.
Sistema de entrepiso con panel
MAKROS NOVIDESA ligado a trabe
de concreto de sección igual
a espesor total de panel
