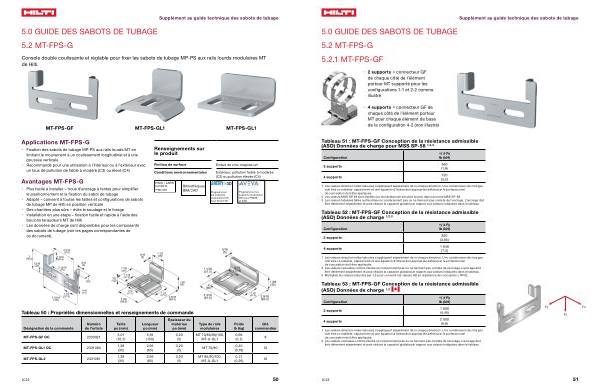

Supplément au guide technique des sabots de tubage
5.0 GUIDE DES SABOTS DE TUBAGE 5.2 MT-FPS-G
Console double coulissante et réglable pour fixer les sabots de tubage MP-PS aux rails lourds modulaires MT de Hilti .
MT-FPS-GF MT-FPS-GL1 MT-FPS-GL1
Applications MT-FPS-G
• Fixation des sabots de tubage MP-PS aux rails lourds MT en limitant le mouvement à un coulissement longitudinal et à une poussée verticale
• Recommandé pour une utilisation à l ’ intérieur ou à l ’ extérieur avec un taux de pollution de faible à modéré ( C3 ) ou élevé ( C4 )
Avantages MT-FPS-G
• Plus facile à installer – trous d ’ ancrage à fentes pour simplifier le positionnement et la fixation du sabot de tubage
• Adapté – convient à toutes les tailles et configurations de sabots de tubage MP de Hilti en position verticale
• Des chantiers plus sûrs – évite le soudage et le forage
• Installation en une étape – fixation facile et rapide à l ’ aide des boulons taraudeurs MT de Hilti
• Les données de charge sont disponibles pour les composants des sabots de tubage ( voir les pages correspondantes de ce document ).
Renseignements sur le produit
Finition de surface Conditions environnementales
������������ �������
����������
Bibliothèques BIM / CAD
Enduit de zinc-magnésium
Extérieur , pollution faible à modérée ( C3 ) ou pollution élevée ( C4 )
Plugiciel pour les supports modulaires Hilti pour Smart 3D
Plugiciel pour les supports modulaires Hilti pour PDMS et E3D
Tableau 50 : Propriétés dimensionnelles et renseignements de commande
Désignation de la commande |
Numéro de l ’ article |
Taille po ( mm ) |
Longueur po ( mm ) |
Épaisseur du matériau po ( mm ) |
Type de rails modulaires |
Poids lb ( kg ) |
Qté commandée |
MT-FPS-GF OC 2330921 |
3,01 ( 76,5 ) |
5,91 ( 150 ) |
0,20 ( 5 ) |
MT 70 / 80 / 90 / 100 , MT-U-GL1 |
0,66 ( 0,3 ) |
8 |
MT-FPS-GL1 OC 2331080 |
1,38 ( 35 ) |
2,56 ( 65 ) |
0,20 ( 5 ) |
MT 70 / 80 |
0,40 ( 0,18 ) |
12 |
MT-FPS-GL2 2331081 |
1,38 ( 35 ) |
2,56 ( 65 ) |
0,20 ( 5 ) |
MT 80 / 90 / 100 , MT-U-GL1 |
0,57 ( 0,26 ) |
10 |
