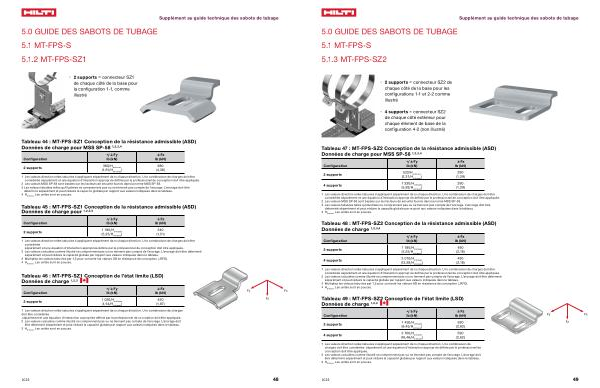

5.0 GUIDE DES SABOTS DE TUBAGE | ||||
5.1 MT-FPS-S | ||||
5.1.3 MT-FPS-SZ2 | ||||
• 2 supports = connecteur SZ2 de chaque côté de la base pour les configurations 1-1 et 2-2 comme illustré | ||||
• 4 supports = connecteur SZ2 de chaque côté extérieur pour chaque élément de base de la configuration 4-2 ( non illustré ) | ||||
Tableau 47 : MT-FPS-SZ2 Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 , 4 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
||
2 supports |
520 / H entraxes ( 2,31 / H entraxes
)
|
290 ( 1,29 ) |
||
4 supports |
1 330 / H entraxes ( 5,92 / H entraxes
)
|
290 ( 1,29 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 4 H Entraxes
Les unités sont en pouces .
| ||||
Tableau 48 : MT-FPS-SZ2 Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 , 3 , 4 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
||
2 supports |
1 180 / H entraxes ( 5,25 / H entraxes
)
|
490 ( 2,18 ) |
||
4 supports |
3 010 / H entraxes ( 13,39 / H entraxes
)
|
490 ( 2,18 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs AD en résistance de conception ( LRFD ). 4 H Entraxes
Les unités sont en pouces .
|
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
Fy |
Fx |
2 supports |
1 450 / H entraxes ( 6,45 / H entraxes
)
|
590 ( 2,62 ) |
Fz |
|
4 supports |
3 700 / H entraxes ( 16,46 / H entraxes
)
|
590 ( 2,62 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 H Entraxes Les unités sont en pouces .
|
