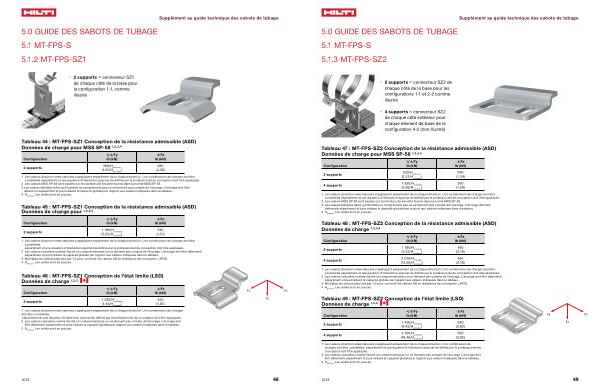

5.0 GUIDE DES SABOTS DE TUBAGE | ||||
5.1 MT-FPS-S | ||||
5.1.2 MT-FPS-SZ1 | ||||
• 2 supports = connecteur SZ1 de chaque côté de la base pour la configuration 1-1 , comme illustré | ||||
Tableau 44 : MT-FPS-SZ1 Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 , 4 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
||
2 supports |
360 / H entraxes ( 1,61 / H entraxes
)
|
980 ( 4,36 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 4 H Entraxes
Les unités sont en pouces .
| ||||
Tableau 45 : MT-FPS-SZ1 Conception de la résistance admissible ( ASD ) Données de charge pour 1 , 2 , 3 , 4 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
||
2 supports |
1 180 / H entraxes ( 5,25 / H entraxes
)
|
340 ( 1,51 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs SD en résistance de conception ( LRFD ). 4 H Entraxes
Les unités sont en pouces .
| ||||
Tableau 46 : MT-FPS-SZ1 Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 , 3 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
Fy |
Fx |
2 supports |
1 020 / H entraxes ( 4,54 / H entraxes
)
|
420 ( 1,87 ) |
Fz |
|
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 H Entraxes
Les unités sont en pouces .
|
