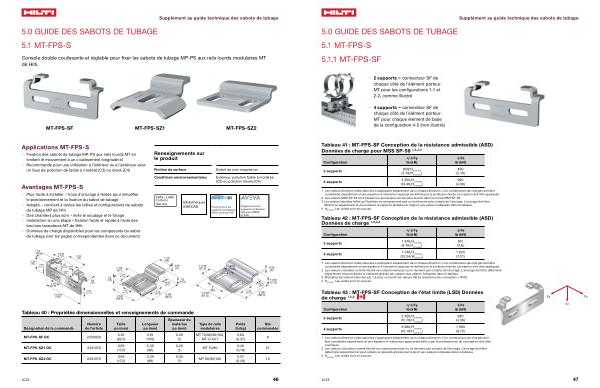

5.0 GUIDE DES SABOTS DE TUBAGE | ||||
5.1 MT-FPS-S | ||||
5.1.1 MT-FPS-SF | ||||
• 2 supports = connecteur SF de chaque côté de l ’ élément porteur MT pour les configurations 1-1 et 2-2 , comme illustré | ||||
• 4 supports = connecteur SF de chaque côté de l ’ élément porteur MT pour chaque élément de base de la configuration 4-2 ( non illustré ) | ||||
Tableau 41 : MT-FPS-SF Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 , 4 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
||
2 supports |
850 / H entraxes ( 3,78 / H entraxes
)
|
490 ( 2,18 ) |
||
4 supports |
3 250 / H entraxes ( 14,46 / H entraxes
)
|
980 ( 4,36 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 4 H Entraxes
Les unités sont en pouces .
| ||||
Tableau 42 : MT-FPS-SF Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 , 3 , 4 |
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
||
2 supports |
1 970 / H entraxes ( 8,76 / H entraxes
)
|
810 ( 3,6 ) |
||
4 supports |
7 540 / H entraxes ( 33,54 / H entraxes
)
|
1 620 ( 7,21 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs AD en résistance de conception ( LRFD ). 4 H Entraxes
Les unités sont en pouces .
|
||||
Tableau 43 : MT-FPS-SF Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 , 3 |
Fy |
Fx |
||
Configuration |
+/ à Fy lb ( kN ) |
à Fz lb ( kN ) |
Fz |
|
2 supports |
2 420 / H entraxes ( 10,76 / H entraxes
)
|
980 ( 4,36 ) |
||
4 supports |
9 260 / H entraxes ( 41,19 / H entraxes
)
|
1 960 ( 8,72 ) |
||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 H Entraxes Les unités sont en pouces .
|
