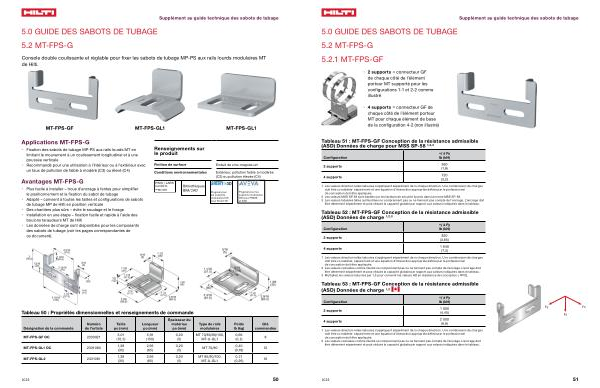

5.0 GUIDE DES SABOTS DE TUBAGE | ||||
5.2 MT-FPS-G | ||||
5.2.1 MT-FPS-GF | ||||
• 2 supports = connecteur GF de chaque côté de l ’ élément porteur MT supporté pour les configurations 1-1 et 2-2 comme illustré | ||||
• 4 supports = connecteur GF de chaque côté de l ’ élément porteur MT pour chaque élément de base de la configuration 4-2 ( non illustré ) | ||||
Tableau 51 : MT-FPS-GF Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 |
Configuration |
+/ à Fy lb ( kN ) |
|||
2 supports |
360 ( 1,6 ) |
|||
4 supports |
720 ( 3,2 ) |
|||
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . | ||||
Tableau 52 : MT-FPS-GF Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 , 3 |
Configuration |
+/ à Fy lb ( kN ) |
|||
2 supports |
820 ( 3,65 ) |
|||
4 supports |
1 640 ( 7,3 ) |
|||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs AD en résistance de conception ( LRFD ).
| ||||
Tableau 53 : MT-FPS-GF Conception de la résistance admissible ( ASD ) Données de charge 1 , 2 |
|
Configuration
2 supports
4 supports
|
+/ à Fy lb ( kN )
1 000 ( 4,45 )
2 000 ( 8,9 )
|
Fy |
Fz |
Fx |
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
|
