Supplément au guide technique des sabots de tubage

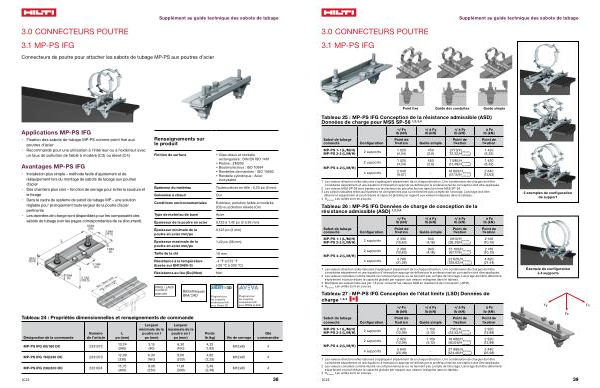

3.0 CONNECTEURS POUTRE 3.1 MP-PS IFG
Tableau 25 : MP-PS IFG Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 , 4
Sabot de tubage connecté
Configuration
+/ -Fx lb ( kN )
Point de fixation
Point fixe Guide des conduites Guide simple
+/ à Fy lb ( kN )
Guide simple
+/ à Fy lb ( kN )
Point de fixation à Fz lb ( kN )
Point de fixation
MP-PS 1-1 ( L / M / H ) MP-PS 2-2 ( L / M / H ) |
2 supports |
1 020 ( 4,54 ) |
450 ( 2,0 ) |
2770 / H Entraxes ( 12,32 / H entraxes
)
|
1 420 ( 6,32 ) |
MP-PS 4-2 ( L / M / H ) |
2 supports
4 supports
|
1 020 ( 4,54 )
2 040 ( 9,07 )
|
450 ( 2,0 )
-
|
7 080 / H entraxes ( 31,49 / H entraxes
)
10 600 / H Entraxes ( 47,15 / H entraxes
)
|
1 420 ( 6,32 )
2 840 ( 12,63 )
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 4 H Entraxes
Les unités sont en pouces .
Tableau 26 : MP-PS IFG Données de charge de conception de la résistance admissible ( ASD ) 1 , 2 , 3 , 4
Sabot de tubage connecté
MP-PS 1-1 ( L / M / H ) MP-PS 2-2 ( L / M / H )
MP-PS 4-2 ( L / M / H )
Configuration
2 supports
2 supports
4 supports
+/ -Fx lb ( kN )
Point de fixation
2 390 ( 10,63 )
2 390 ( 10,63 )
4 780 ( 21,26 )
+/ à Fy lb ( kN )
Guide simple
940 ( 4,18 )
940 ( 4,18 )
-
+/ à Fy lb ( kN )
Point de fixation
5910 / H entraxes ( 26,29 / H entraxes
) 15 100 / H entraxes ( 67,17 / H entraxes
) 22 620 / H entraxes ( 100,62 / H entraxes
) à Fz lb ( kN )
Point de fixation
2 410 ( 10,72 )
2 410 ( 10,72 )
4 820 ( 21,44 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs ASD en résistance de conception ( LRFD ). 4 H Entraxes
Les unités sont en pouces .
Tableau 27 : MP-PS IFG Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 , 3
Sabot de tubage connecté
MP-PS 1-1 ( L / M / H ) MP-PS 2-2 ( L / M / H )
MP-PS 4-2 ( L / M / H )
Configuration 2 supports
2 supports
4 supports
+/ -Fx lb ( kN )
Point de fixation
2 920 ( 12,99 )
2 920 ( 12,99 )
5 840 ( 25,98 )
+/ à Fy lb ( kN )
Guide simple
1 150 ( 5,12 )
1 150 ( 5,12 )
-
+/ à Fy lb ( kN )
Point de fixation
7310 / H Entraxes ( 32,52 / H entraxes
) 18 680 / H Entraxes ( 80,09 / H entraxes
) 27 980 / H Entraxes ( 124,46 / H entraxes
)
à Fz lb ( kN )
Point de fixation
2 920 ( 12,99 )
2 920 ( 12,99 )
5 840 ( 25,98 )
2 exemples de configuration de support
Exemple de configuration à 4 supports
Fy Fz
Fx
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 H Entraxes Les unités sont en pouces .
2023
39
