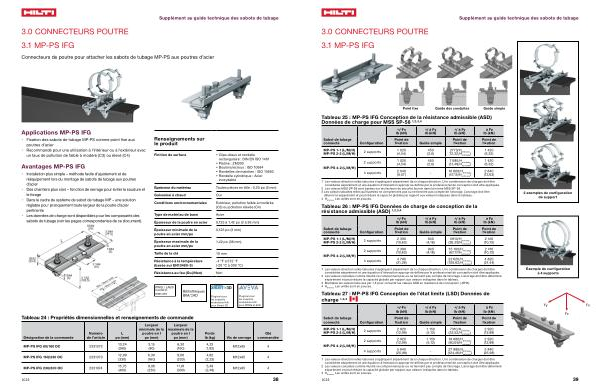

Sabots de Tubage MP-PS Vol. 1 July 2022 | Seite 40

Supplément au guide technique des sabots de tubage

3.0 CONNECTEURS POUTRE

3.1 MP-PS IFG

Connecteurs de poutre pour attacher les sabots de tubage MP-PS aux poutres d ’ acier

Applications MP-PS IFG

• Fixation des sabots de tubage MP-PS comme point fixe aux poutres d ’ acier

• Recommandé pour une utilisation à l ’ intérieur ou à l ’ extérieur avec un taux de pollution de faible à modéré ( C3 ) ou élevé ( C4 )

Avantages MP-PS IFG

• Installation plus simple – méthode facile d ’ ajustement et de rééquipement lors du montage de sabots de tubage aux poutres d ’ acier

• Des chantiers plus sûrs – fonction de serrage pour éviter la soudure et le forage

• Dans le cadre du système de sabot de tubage MP – une solution réglable pour pratiquement toute largeur de la poutre d ’ acier pertinente

• Les données de charge sont disponibles pour les composants des sabots de tubage ( voir les pages correspondantes de ce document ).

Renseignements sur le produit

Finition de surface

• Clips-étaux et rondelle rectangulaire : DIN EN ISO 1461

• Platine : ZM300

• Boulons / écrous : ISO 10684

• Rondelles de maintien : ISO 10683

• Rondelle cylindrique : Acier inoxydable

Épaisseur du matériau Toutes pièces en tôle : 0,20 po ( 5 mm ) Galvanisé à chaud Conditions environnementales

Type de matériau de base

Oui

Extérieur , pollution faible à modérée ( C3 ) ou pollution élevée ( C4 )

Acier Épaisseur de la poutre en acier 0,125 à 1,42 po ( 3 à 36 mm )

Épaisseur minimale de la poutre en acier mm / po

Épaisseur maximale de la poutre en acier mm / po

Taille de la clé

Résistance à la température ( basée sur EN13480-3 )

Résistance au feu ( Oui / Non )

0,125 po ( 3 mm )

1,42 po ( 36 mm )

19 mm

-4 ° F à 572 ° F ( -20 ° C à 300 ° C )

Non

Tableau 24 : Propriétés dimensionnelles et renseignements de commande
