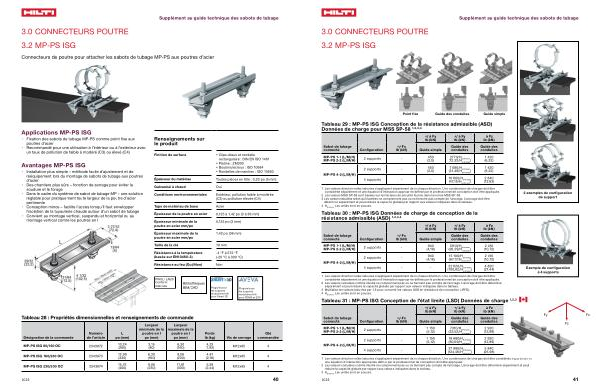

Supplément au guide technique des sabots de tubage
3.0 CONNECTEURS POUTRE 3.2 MP-PS ISG
Connecteurs de poutre pour attacher les sabots de tubage MP-PS aux poutres d ’ acier
Applications MP-PS ISG
• Fixation des sabots de tubage MP-PS comme point fixe aux poutres d ’ acier
• Recommandé pour une utilisation à l ’ intérieur ou à l ’ extérieur avec un taux de pollution de faible à modéré ( C3 ) ou élevé ( C4 )
Avantages MP-PS ISG
• Installation plus simple – méthode facile d ’ ajustement et de rééquipement lors du montage de sabots de tubage aux poutres d ’ acier
• Des chantiers plus sûrs – fonction de serrage pour éviter la soudure et le forage
• Dans le cadre du système de sabot de tubage MP – une solution réglable pour pratiquement toute largeur de la poutre d ’ acier pertinente
• Conception mince – facilite l ’ accès lorsqu ’ il faut envelopper l ’ isolation de la tuyauterie chaude autour d ’ un sabot de tubage
• Convient au montage vertical , suspendu et horizontal ou au montage vertical contre les poutres en I
Renseignements sur le produit
Finition de surface
• Clips-étaux et rondelle rectangulaire : DIN EN ISO 1461
• Platine : ZM300
• Boulons / écrous : ISO 10684
• Rondelles de maintien : ISO 10683
Épaisseur du matériau Toutes pièces en tôle : 0,20 po ( 5 mm ) Galvanisé à chaud Conditions environnementales
Type de matériau de base
Oui
Extérieur , pollution faible à modérée ( C3 ) ou pollution élevée ( C4 )
Acier Épaisseur de la poutre en acier 0,125 à 1,42 po ( 3 à 36 mm )
Épaisseur minimale de la poutre en acier mm / po
0,125 po ( 3 mm )
Épaisseur maximale de la poutre en acier mm / po
Taille de la clé
Résistance à la température ( basée sur EN13480-3 )
Résistance au feu ( Oui / Non )
1,42 po ( 36 mm )
19 mm
-4 ° F à 572 ° F ( -20 ° C à 300 ° C )
Non
|
������������ �������
����������
|
Bibliothèques BIM / CAD |
Plugiciel pour les supports modulaires Hilti pour Smart 3D |
Plugiciel pour les supports modulaires Hilti pour PDMS et E3D |
Tableau 28 : Propriétés dimensionnelles et renseignements de commande
Désignation de la commande
2023
Numéro de l ’ article
MP-PS ISG 80 / 160 OC 2343972
MP-PS ISG 160 / 230 OC 2343973
MP-PS ISG 230 / 300 OC 2343974
L po ( mm )
10,24 ( 260 )
12,99 ( 330 )
15,75 ( 400 )
Largeur minimale de la poutre en I po ( mm )
3,15 ( 80 )
6,30 ( 160 )
9,06 ( 230 )
Largeur maximale de la poutre en I po ( mm )
6,30 ( 160 )
9,06 ( 230 )
11,81 ( 300 )
Poids lb ( kg )
4,23 ( 1,92 )
4.81 ( 2,18 )
5,38 ( 2,44 )
Vis de serrage
Qté commandée
M12x95 4
M12x95 4
M12x95 4
40
