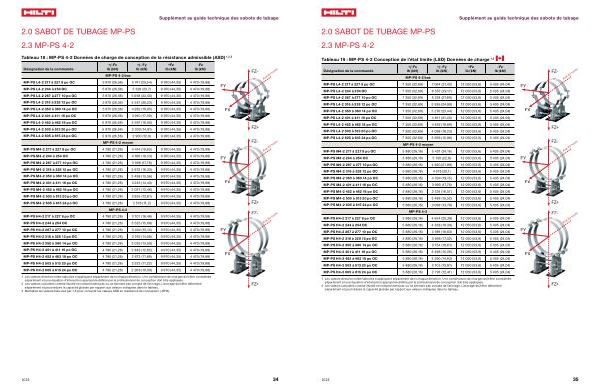

Désignation de la commande
+/ -Fx lb ( kN )
MP-PS 4-2 bas
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS L4-2 217 à 227 8 po OC 5 970 ( 26,56 ) 5 741 ( 25,54 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS L4-2 244 à 254 OC 5 970 ( 26,56 ) 5 328 ( 23,7 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FY |
FZ- |
Axe du tuyau |
||
MP-PS L4-2 267 à 277 10 po OC 5 970 ( 26,56 ) 5 058 ( 22,50 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
MP-PS L4-2 318 à 328 12 po OC 5 970 ( 26,56 ) 4 547 ( 20,23 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
|
MP-PS L4-2 350 à 360 14 po OC 5 970 ( 26,56 ) 4 282 ( 19,05 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS L4-2 401 à 411 16 po OC 5 970 ( 26,56 ) 3 910 ( 17,39 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FX |
||||
|
MP-PS L4-2 452 à 462 18 po OC 5 970 ( 26,56 ) 3 597 ( 16,00 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS L4-2 503 à 513 20 po OC 5 970 ( 26,56 ) 3 330 ( 14,81 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FZ + |
||||
|
MP-PS L4-2 605 à 615 24 po OC 5 970 ( 26,56 ) 2 900 ( 12,9 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS 4-2 moyen
MP-PS M4-2 217 à 227 8 po OC 4 780 ( 21,26 ) 4 414 ( 19,63 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FZ- |
Axe du tuyau |
|||
|
MP-PS M4-2 244 à 254 OC 4 780 ( 21,26 ) 4 166 ( 18,53 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS M4-2 267 à 277 10 po OC 4 780 ( 21,26 ) 3 998 ( 17,78 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FY |
||||
MP-PS M4-2 318 à 328 12 po OC 4 780 ( 21,26 ) 3 672 ( 16,33 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
|
MP-PS M4-2 350 à 360 14 po OC 4 780 ( 21,26 ) 3 498 ( 15,56 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS M4-2 401 à 411 16 po OC 4 780 ( 21,26 ) 3 245 ( 14,43 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FX |
||||
MP-PS M4-2 452 à 462 18 po OC 4 780 ( 21,26 ) 3 027 ( 13,46 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
|
MP-PS M4-2 503 à 513 20 po OC 4 780 ( 21,26 ) 2 835 ( 12,61 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS M4-2 605 à 615 24 po OC 4 780 ( 21,26 ) 2 518 ( 11,2 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FZ + |
||||
|
MP-PS 4-2
MP-PS H4-2 217 à 227 8 po OC 4 780 ( 21,26 ) 3 701 ( 16,46 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS H4-2 244 à 254 OC 4 780 ( 21,26 ) 3 525 ( 15,68 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FZ- |
Axe du tuyau |
|||
MP-PS H4-2 267 à 277 10 po OC 4 780 ( 21,26 ) 3 404 ( 15,14 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
FY |
||||
MP-PS H4-2 318 à 328 12 po OC 4 780 ( 21,26 ) 3 165 ( 14,08 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
MP-PS H4-2 350 à 360 14 po OC 4 780 ( 21,26 ) 3 035 ( 13,50 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
|
MP-PS H4-2 401 à 411 16 po OC 4 780 ( 21,26 ) 2 843 ( 12,65 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
MP-PS H4-2 452 à 462 18 po OC 4 780 ( 21,26 ) 2 673 ( 11,89 ) 9 970 ( 44,35 ) 4 470 ( 19,88 )
|
FX |
||||
MP-PS H4-2 503 à 513 20 po OC 4 780 ( 21,26 ) 2 523 ( 11,22 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
MP-PS H4-2 605 à 615 24 po OC 4 780 ( 21,26 ) 2 268 ( 10,09 ) 9 970 ( 44,35 ) 4 470 ( 19,88 ) |
|||||
|
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs ASD en résistance de conception ( LRFD ).
|
FZ + |
||||
