Sabots de Tubage MP-PS Vol. 1 July 2022 | Page 37

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS
2.3 MP-PS 4-2

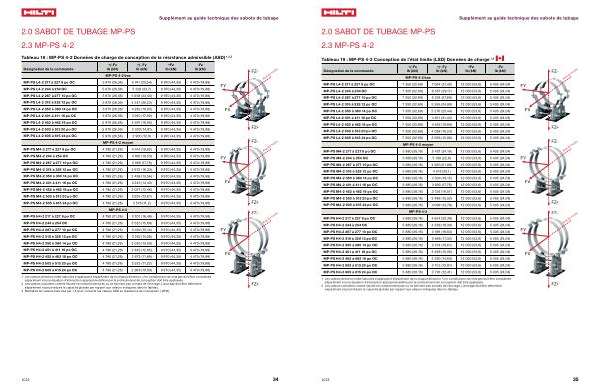

Tableau 19 : MP-PS 4-2 Conception de l ’ état limite ( LSD ) Données de charge 1 , 2
Désignation de la commande
+/ -Fx lb ( kN )
MP-PS 4-2 bas
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
FZ-
Axe du tuyau
MP-PS L4-2 217 à 227 8 po OC 7 350 ( 32,69 ) 7 064 ( 31,42 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS L4-2 244 à 254 OC 7 350 ( 32,69 ) 6 557 ( 29,17 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FY
MP-PS L4-2 267 à 277 10 po OC 7 350 ( 32,69 ) 6 224 ( 27,69 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS L4-2 318 à 328 12 po OC 7 350 ( 32,69 ) 5 595 ( 24,89 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS L4-2 350 à 360 14 po OC 7 350 ( 32,69 ) 5 270 ( 23,44 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FX
MP-PS L4-2 401 à 411 16 po OC 7 350 ( 32,69 ) 4 811 ( 21,40 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS L4-2 452 à 462 18 po OC 7 350 ( 32,69 ) 4 426 ( 19,69 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS L4-2 503 à 513 20 po OC 7 350 ( 32,69 ) 4 098 ( 18,23 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FZ +
MP-PS L4-2 605 à 615 24 po OC 7 350 ( 32,69 ) 3 569 ( 15,88 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS 4-2 moyen
MP-PS M4-2 217 à 227 8 po OC 5 880 ( 26,16 ) 5 431 ( 24,16 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FZ-
Axe du tuyau
MP-PS M4-2 244 à 254 OC 5 880 ( 26,16 ) 5 126 ( 22,8 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FY
MP-PS M4-2 267 à 277 10 po OC 5 880 ( 26,16 ) 4 920 ( 21,89 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS M4-2 318 à 328 12 po OC 5 880 ( 26,16 ) 4 519 ( 20,1 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS M4-2 350 à 360 14 po OC 5 880 ( 26,16 ) 4 304 ( 19,15 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS M4-2 401 à 411 16 po OC 5 880 ( 26,16 ) 3 993 ( 17,76 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FX
MP-PS M4-2 452 à 462 18 po OC 5 880 ( 26,16 ) 3 724 ( 16,57 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS M4-2 503 à 513 20 po OC 5 880 ( 26,16 ) 3 489 ( 15,52 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS M4-2 605 à 615 24 po OC 5 880 ( 26,16 ) 3 098 ( 13,78 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FZ +
MP-PS 4-2
MP-PS H4-2 217 à 227 8 po OC 5 880 ( 26,16 ) 4 554 ( 20,26 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS H4-2 244 à 254 OC 5 880 ( 26,16 ) 4 338 ( 19,30 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS H4-2 267 à 277 10 po OC 5 880 ( 26,16 ) 4 189 ( 18,63 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FY
FZ-
Axe du tuyau
MP-PS H4-2 318 à 328 12 po OC 5 880 ( 26,16 ) 3 895 ( 17,33 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS H4-2 350 à 360 14 po OC 5 880 ( 26,16 ) 3 734 ( 16,61 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS H4-2 401 à 411 16 po OC 5 880 ( 26,16 ) 3 498 ( 15,56 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS H4-2 452 à 462 18 po OC 5 880 ( 26,16 ) 3 290 ( 14,63 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
FX
MP-PS H4-2 503 à 513 20 po OC 5 880 ( 26,16 ) 3 105 ( 13,81 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
MP-PS H4-2 605 à 615 24 po OC 5 880 ( 26,16 ) 2 791 ( 12,41 ) 12 050 ( 53,6 ) 5 405 ( 24,04 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
FZ +
