Sabots de Tubage MP-PS Vol. 1 July 2022 | Page 35

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS
2.3 MP-PS 4-2

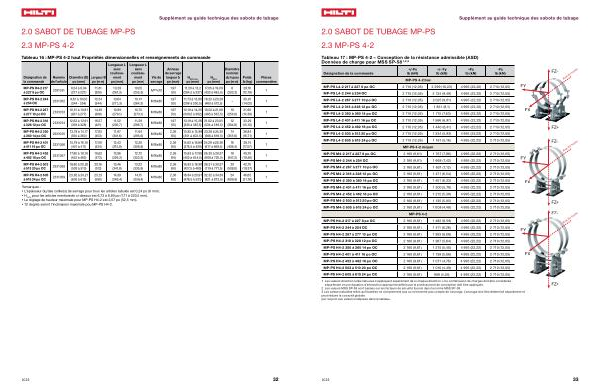

Tableau 17 : MP-PS 4-2 – Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3
Désignation de la commande
+/ -Fx lb ( kN )
MP-PS 4-2 bas
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS L4-2 217 à 227 8 po OC 2 710 ( 12,05 ) 2 299 ( 10,23 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FY
FZ-
Axe du tuyau
MP-PS L4-2 244 à 254 OC 2 710 ( 12,05 ) 2 134 ( 9,49 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS L4-2 267 à 277 10 po OC 2 710 ( 12,05 ) 2 025 ( 9,01 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS L4-2 318 à 328 12 po OC 2 710 ( 12,05 ) 1 821 ( 8,1 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS L4-2 350 à 360 14 po OC 2 710 ( 12,05 ) 1 715 ( 7,63 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FX
MP-PS L4-2 401 à 411 16 po OC 2 710 ( 12,05 ) 1 566 ( 6,97 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS L4-2 452 à 462 18 po OC 2 710 ( 12,05 ) 1 440 ( 6,41 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FZ +
MP-PS L4-2 503 à 513 20 po OC 2 710 ( 12,05 ) 1 334 ( 5,93 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS L4-2 605 à 615 24 po OC 2 710 ( 12,05 ) 1 161 ( 5,16 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS 4-2 moyen
MP-PS M4-2 217 à 227 8 po OC 2 160 ( 9,61 ) 1 767 ( 7,86 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS M4-2 244 à 254 OC 2 160 ( 9,61 ) 1 668 ( 7,42 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FY
FZ-
Axe du tuyau
MP-PS M4-2 267 à 277 10 po OC 2 160 ( 9,61 ) 1 601 ( 7,12 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS M4-2 318 à 328 12 po OC 2 160 ( 9,61 ) 1 471 ( 6,54 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS M4-2 350 à 360 14 po OC 2 160 ( 9,61 ) 1 401 ( 6,23 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS M4-2 401 à 411 16 po OC 2 160 ( 9,61 ) 1 300 ( 5,78 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FX
MP-PS M4-2 452 à 462 18 po OC 2 160 ( 9,61 ) 1 212 ( 5,39 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS M4-2 503 à 513 20 po OC 2 160 ( 9,61 ) 1 135 ( 5,05 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS M4-2 605 à 615 24 po OC 2 160 ( 9,61 ) 1 008 ( 4,48 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS 4-2
MP-PS H4-2 217 à 227 8 po OC 2 160 ( 9,61 ) 1 482 ( 6,59 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FZ + FZ-
Axe du tuyau
MP-PS H4-2 244 à 254 OC 2 160 ( 9,61 ) 1 411 ( 6,28 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS H4-2 267 à 277 10 po OC 2 160 ( 9,61 ) 1 363 ( 6,06 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FY
MP-PS H4-2 318 à 328 12 po OC 2 160 ( 9,61 ) 1 267 ( 5,64 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS H4-2 350 à 360 14 po OC 2 160 ( 9,61 ) 1 215 ( 5,40 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS H4-2 401 à 411 16 po OC 2 160 ( 9,61 ) 1 138 ( 5,06 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
FX
MP-PS H4-2 452 à 462 18 po OC 2 160 ( 9,61 ) 1 071 ( 4,76 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS H4-2 503 à 513 20 po OC 2 160 ( 9,61 ) 1 010 ( 4,49 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
MP-PS H4-2 605 à 615 24 po OC 2 160 ( 9,61 ) 908 ( 4,04 ) 4 995 ( 22,22 ) 2 710 ( 12,05 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
FZ +
