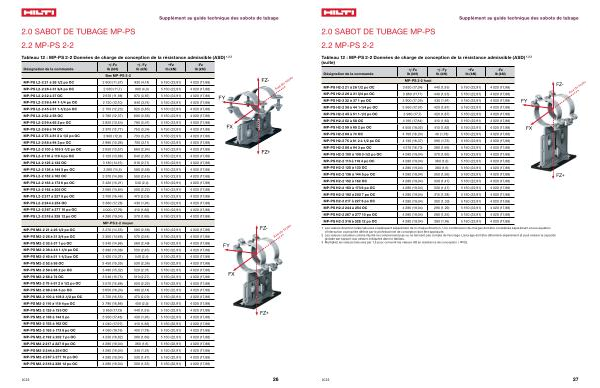

Sabots de Tubage MP-PS Vol. 1 July 2022 | Page 29

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS 2.2 MP-PS 2-2
Tableau 12 : MP-PS 2-2 Données de charge de conception de la résistance admissible ( ASD ) 1 , 2 , 3 ( suite )
Désignation de la commande
+/ -Fx lb ( kN )
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS 2-2 haut
MP-PS H2-2 21 à 26 1 / 2 po OC 3 830 ( 17,04 ) 440 ( 1,96 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 26 à 31 3 / 4 po OC 3 860 ( 17,17 ) 440 ( 1,96 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 32 à 37 1 po OC 3 900 ( 17,35 ) 430 ( 1,91 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FY
FZ-
Axe du tuyau
MP-PS H2-2 38 à 44 1-1 / 4 po OC 3 950 ( 17,57 ) 420 ( 1,87 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 45 à 51 1-1 / 2 po OC 3 980 ( 17,7 ) 420 ( 1,87 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 52 à 58 OC 4 010 ( 17,84 ) 410 ( 1,82 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 59 à 65 2 po OC 4 050 ( 18,02 ) 410 ( 1,82 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 68 à 74 OC 4 100 ( 18,24 ) 40 ( 1,78 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FX
MP-PS H2-2 75 à 81 2 à 1 / 2 po OC 4 130 ( 18,37 ) 390 ( 1,73 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 88 à 94 3 po OC 4 210 ( 18,73 ) 380 ( 1,69 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 100 à 108 3-1 / 2 po OC 4 280 ( 19,04 ) 370 ( 1,65 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 110 à 118 4 po OC 4 280 ( 19,04 ) 360 ( 1,6 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 125 à 133 OC 4 280 ( 19,04 ) 360 ( 1,6 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 136 à 144 5 po OC 4 280 ( 19,04 ) 350 ( 1,56 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 152 à 162 OC 4 280 ( 19,04 ) 330 ( 1,47 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FZ +
MP-PS H2-2 163 à 173 6 po OC 4 280 ( 19,04 ) 330 ( 1,47 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 192 à 202 7 po OC 4 280 ( 19,04 ) 310 ( 1,38 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 217 à 227 8 po OC 4 280 ( 19,04 ) 300 ( 1,33 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 244 à 254 OC 4 280 ( 19,04 ) 290 ( 1,29 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 267 à 277 10 po OC 4 280 ( 19,04 ) 280 ( 1,25 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS H2-2 318 à 328 12 po OC 4 280 ( 19,04 ) 260 ( 1,16 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau . 3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs AD en résistance de conception ( LRFD ).
