2.0 SABOT DE TUBAGE MP-PS | |||||||
2.2 MP-PS 2-2 | |||||||

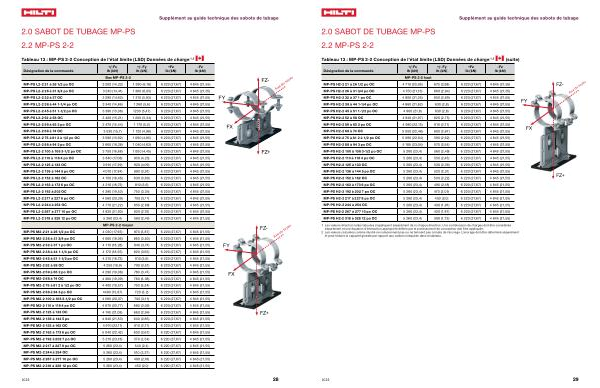

Tableau 13 : MP-PS 2-2 Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 |
Désignation de la commande |
+/ -Fx lb ( kN ) |
+/ - Fy lb ( kN ) |
+ Fz lb ( kN ) |
-Fz lb ( kN ) |
|||
|
Bas MP-PS 2-2
MP-PS L2-2 21 à 26 1 / 2 po OC 3 200 ( 14,23 ) 1 390 ( 6,18 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS L2-2 26 à 31 3 / 4 po OC 3 240 ( 14,41 ) 1 360 ( 6,05 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS L2-2 32 à 37 OC 3 290 ( 14,63 ) 1 310 ( 5,83 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS L2-2 38 à 44 1-1 / 4 po OC 3 340 ( 14,86 ) 1 260 ( 5,6 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
|
FY |
FZ- |
Axe du tuyau |
||||||
MP-PS L2-2 45 à 51 1-1 / 2 po OC 3 390 ( 15,08 ) 1230 ( 5,47 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 52 à 58 OC 3 420 ( 15,21 ) 1 200 ( 5,34 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
|
MP-PS L2-2 59 à 65 2 po OC 3 470 ( 15,44 ) 1 170 ( 5,2 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS L2-2 68 à 74 OC 3 530 ( 15,7 ) 1 120 ( 4,98 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
|
FX |
||||||
MP-PS L2-2 75 à 81 2 à 1 / 2 po OC 3 580 ( 15,92 ) 1 090 ( 4,85 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) | |||||||
MP-PS L2-2 88 à 94 3 po OC 3 660 ( 16,28 ) 1 040 ( 4,63 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|
MP-PS L2-2 100 à 108 3-1 / 2 po OC 3 750 ( 16,68 ) 1 000 ( 4,45 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS L2-2 110 à 118 4 po OC 3 840 ( 17,08 ) 950 ( 4,23 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
|
FZ + |
||||||
MP-PS L2-2 125 à 133 OC 3 910 ( 17,39 ) 920 ( 4,09 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 136 à 144 5 po OC 4 010 ( 17,84 ) 880 ( 3,91 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 152 à 162 OC 4 150 ( 18,46 ) 830 ( 3,69 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 163 à 173 6 po OC 4 210 ( 18,73 ) 810 ( 3,6 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 192 à 202 OC 4 390 ( 19,53 ) 750 ( 3,34 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 217 à 227 8 po OC 4 560 ( 20,28 ) 700 ( 3,11 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 244 à 254 OC 4 770 ( 21,22 ) 650 ( 2,89 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 267 à 277 10 po OC 4 930 ( 21,93 ) 620 ( 2.76 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS L2-2 318 à 328 12 po OC 5 260 ( 23,4 ) 560 ( 2,49 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
|
MP-PS 2-2 moyen
MP-PS M2-2 21 à 26 1 / 2 po OC 4 030 ( 17,93 ) 870 ( 3,87 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS M2-2 26 à 31 3 / 4 po OC 4 060 ( 18,06 ) 860 ( 3,83 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS M2-2 32 à 37 1 po OC 4 110 ( 18,28 ) 840 ( 3,74 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS M2-2 38 à 44 1-1 / 4 po OC 4 170 ( 18,55 ) 820 ( 3,65 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
|
FY |
FZ- |
Axe du tuyau |
||||||
MP-PS M2-2 45 à 51 1-1 / 2 po OC 4 210 ( 18,73 ) 810 ( 3,6 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 52 à 58 OC 4 250 ( 18,9 ) 790 ( 3,51 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
|
MP-PS M2-2 59 à 65 2 po OC 4 290 ( 19,08 ) 780 ( 3,47 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS M2-2 68 à 74 OC 4 360 ( 19,39 ) 760 ( 3.38 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
|
FX |
||||||||
MP-PS M2-2 75 à 81 2 à 1 / 2 po OC 4 400 ( 19,57 ) 750 ( 3,34 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 88 à 94 3 po OC 4490 ( 19,97 ) 720 ( 3,2 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 100 à 108 3-1 / 2 po OC 4 580 ( 20,37 ) 700 ( 3,11 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 110 à 118 4 po OC 4 670 ( 20,77 ) 680 ( 3,02 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
|
MP-PS M2-2 125 à 133 OC 4 740 ( 21,08 ) 660 ( 2,94 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
MP-PS M2-2 136 à 144 5 po 4 840 ( 21,53 ) 640 ( 2,85 ) 6 220 ( 27,67 ) 4 845 ( 21,55 )
|
FZ + |
||||||||
MP-PS M2-2 152 à 162 OC 4 970 ( 22,11 ) 610 ( 2,71 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 163 à 173 6 po OC 5 040 ( 22,42 ) 600 ( 2,67 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 192 à 202 7 po OC 5 210 ( 23,18 ) 570 ( 2,54 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 217 à 227 8 po OC 5 260 ( 23,4 ) 540 ( 2,4 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 244 à 254 OC 5 260 ( 23,4 ) 510 ( 2,27 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 267 à 277 10 po OC 5 260 ( 23,4 ) 490 ( 2,18 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
MP-PS M2-2 318 à 328 12 po OC 5 260 ( 23,4 ) 450 ( 2,0 ) 6 220 ( 27,67 ) 4 845 ( 21,55 ) |
|||||||||
2023 |
28 |
||||||||
