Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS 2.2 MP-PS 2-2

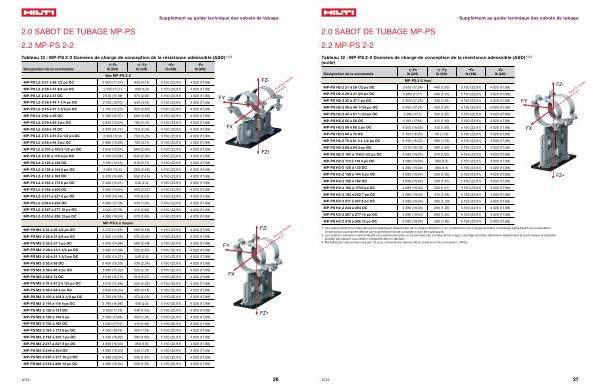

Tableau 12 : MP-PS 2-2 Données de charge de conception de la résistance admissible ( ASD ) 1 , 2 , 3
Désignation de la commande
+/ -Fx lb ( kN )
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
Bas MP-PS 2-2
MP-PS L2-2 21 à 26 1 / 2 po OC 2 600 ( 11,57 ) 930 ( 4,14 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 26 à 31 3 / 4 po OC 2 630 ( 11,7 ) 900 ( 4,0 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FZ-
Axe du tuyau
MP-PS L2-2 32 à 37 OC 2 670 ( 11,88 ) 870 ( 3,87 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 38 à 44 1-1 / 4 po OC 2 720 ( 12,10 ) 840 ( 3,74 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FY
MP-PS L2-2 45 à 51 1-1 / 2 po OC 2 750 ( 12,23 ) 820 ( 3,65 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 52 à 58 OC 2 780 ( 12,37 ) 800 ( 3,56 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 59 à 65 2 po OC 2 820 ( 12,54 ) 780 ( 3,47 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 68 à 74 OC 2 870 ( 12,77 ) 750 ( 3,34 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FX
MP-PS L2-2 75 à 81 2 à 1 / 2 po OC 2 900 ( 12,9 ) 730 ( 3,25 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 88 à 94 3 po OC 2 980 ( 13,26 ) 700 ( 3,11 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 100 à 108 3-1 / 2 po OC 3 050 ( 13,57 ) 660 ( 2,94 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 110 à 118 4 po OC 3 120 ( 13,88 ) 640 ( 2,85 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FZ +
MP-PS L2-2 125 à 133 OC 3 180 ( 14,15 ) 610 ( 2,71 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 136 à 144 5 po OC 3 260 ( 14,5 ) 580 ( 2,58 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 152 à 162 OC 3 370 ( 14,99 ) 550 ( 2,45 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 163 à 173 6 po OC 3 420 ( 15,21 ) 540 ( 2,4 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 192 à 202 OC 3 560 ( 15,84 ) 500 ( 2,22 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 217 à 227 8 po OC 3 700 ( 16,46 ) 470 ( 2,09 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 244 à 254 OC 3 880 ( 17,26 ) 430 ( 1,91 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 267 à 277 10 po OC 4 000 ( 17,79 ) 410 ( 1,82 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS L2-2 318 à 328 12 po OC 4 280 ( 19,04 ) 370 ( 1,65 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS 2-2 moyen
MP-PS M2-2 21 à 26 1 / 2 po OC 3 270 ( 14,55 ) 580 ( 2,58 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 26 à 31 3 / 4 po OC 3 300 ( 14,68 ) 570 ( 2,54 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FZ-
Axe du tuyau
MP-PS M2-2 32 à 37 1 po OC 3 340 ( 14,86 ) 560 ( 2,49 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 38 à 44 1-1 / 4 po OC 3 390 ( 15,08 ) 550 ( 2,45 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FY
MP-PS M2-2 45 à 51 1-1 / 2 po OC 3 420 ( 15,21 ) 540 ( 2,4 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 52 à 58 OC 3 450 ( 15,35 ) 530 ( 2,36 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 59 à 65 2 po OC 3 490 ( 15,52 ) 520 ( 2.31 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 68 à 74 OC 3 540 ( 15,75 ) 510 ( 2,27 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FX
MP-PS M2-2 75 à 81 2 à 1 / 2 po OC 3 570 ( 15,88 ) 500 ( 2,22 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 88 à 94 3 po OC 3 650 ( 16,24 ) 480 ( 2,14 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 100 à 108 3-1 / 2 po OC 3 720 ( 16,55 ) 470 ( 2,09 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 110 à 118 4 po OC 3 790 ( 16,86 ) 450 ( 2,0 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 125 à 133 OC 3 850 ( 17,13 ) 440 ( 1,96 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 136 à 144 5 po 3 930 ( 17,48 ) 430 ( 1,91 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
FZ +
MP-PS M2-2 152 à 162 OC 4 040 ( 17,97 ) 410 ( 1,82 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 163 à 173 6 po OC 4 090 ( 18,19 ) 400 ( 1,78 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 192 à 202 7 po OC 4 230 ( 18,82 ) 380 ( 1,69 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 217 à 227 8 po OC 4 280 ( 19,04 ) 360 ( 1,6 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 244 à 254 OC 4 280 ( 19,04 ) 340 ( 1,51 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 267 à 277 10 po OC 4 280 ( 19,04 ) 330 ( 1,47 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
MP-PS M2-2 318 à 328 12 po OC 4 280 ( 19,04 ) 300 ( 1,33 ) 5 150 ( 22,91 ) 4 020 ( 17,88 )
