Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS
2.2 MP-PS 2-2

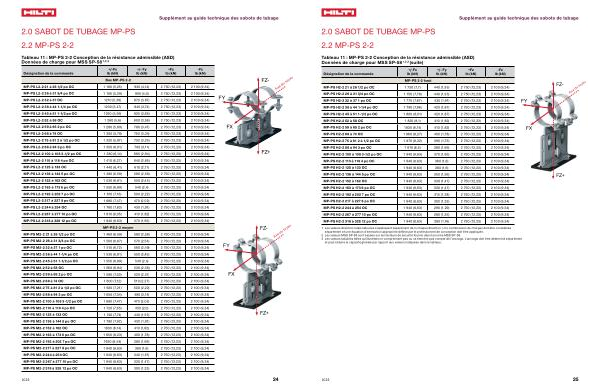

Tableau 11 : MP-PS 2-2 Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3 ( suite )
Désignation de la commande
+/ -Fx lb ( kN )
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS 2-2 haut
MP-PS H2-2 21 à 26 1 / 2 po OC 1 730 ( 7,7 ) 440 ( 1,96 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 26 à 31 3 / 4 po OC 1 750 ( 7,78 ) 440 ( 1,96 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 32 à 37 1 po OC 1 770 ( 7,87 ) 430 ( 1,91 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
FY
FZ-
Axe du tuyau
MP-PS H2-2 38 à 44 1-1 / 4 po OC 1 790 ( 7,96 ) 420 ( 1,87 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 45 à 51 1-1 / 2 po OC 1 800 ( 8,01 ) 420 ( 1,87 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 52 à 58 OC 1 820 ( 8,1 ) 410 ( 1,82 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 59 à 65 2 po OC 1830 ( 8,14 ) 410 ( 1,82 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 68 à 74 OC 1 860 ( 8,27 ) 400 ( 1,78 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
FX
MP-PS H2-2 75 à 81 2 à 1 / 2 po OC 1 870 ( 8,32 ) 390 ( 1,73 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 88 à 94 3 po OC 1 910 ( 8,5 ) 380 ( 1,69 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 100 à 108 3-1 / 2 po OC 1 940 ( 8,63 ) 370 ( 1,65 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 110 à 118 4 po OC 1 940 ( 8,63 ) 360 ( 1,6 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 125 à 133 OC 1 940 ( 8,63 ) 360 ( 1,6 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 136 à 144 5 po OC 1 940 ( 8,63 ) 350 ( 1,56 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 152 à 162 OC 1 940 ( 8,63 ) 330 ( 1,47 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
FZ +
MP-PS H2-2 163 à 173 6 po OC 1 940 ( 8,63 ) 330 ( 1,47 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 192 à 202 7 po OC 1 940 ( 8,63 ) 310 ( 1,38 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 217 à 227 8 po OC 1 940 ( 8,63 ) 300 ( 1,33 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 244 à 254 OC 1 940 ( 8,63 ) 290 ( 1,29 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 267 à 277 10 po OC 1 940 ( 8,63 ) 280 ( 1,25 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
MP-PS H2-2 318 à 328 12 po OC 1 940 ( 8,63 ) 260 ( 1,16 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée . 2 Les valeurs MSS SP-58 sont basées sur les facteurs de sécurité fournis dans la norme MSS SP-58 . 3 Les valeurs tabulées telles qu ’ illustrées ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
