Sabots de Tubage MP-PS Vol. 1 July 2022 | Page 26

2.0 SABOT DE TUBAGE MP-PS

2.2 MP-PS 2-2

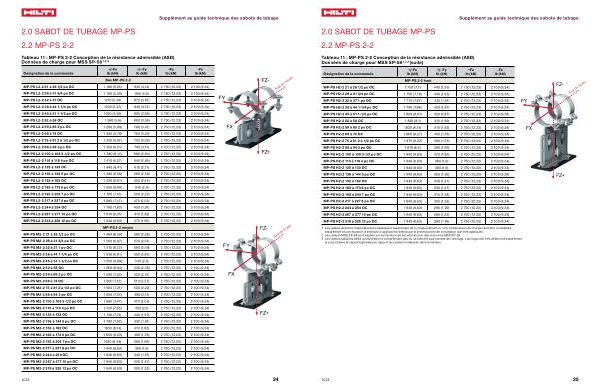

Tableau 11 : MP-PS 2-2 Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3

Désignation de la commande

+/ -Fx lb ( kN )

Bas MP-PS 2-2

+/ - Fy lb ( kN )

+ Fz lb ( kN )

-Fz lb ( kN )

MP-PS L2-2 21 à 26 1 / 2 po OC 1 180 ( 5,25 ) 930 ( 4,14 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 26 à 31 3 / 4 po OC 1 190 ( 5,29 ) 900 ( 4,0 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 32 à 37 OC 1210 ( 5,38 ) 870 ( 3,87 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

FY

FZ-

Axe du tuyau

MP-PS L2-2 38 à 44 1-1 / 4 po OC 1230 ( 5,47 ) 840 ( 3,74 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 45 à 51 1-1 / 2 po OC 1250 ( 5,56 ) 820 ( 3,65 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 52 à 58 OC 1 260 ( 5,6 ) 800 ( 3,56 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 59 à 65 2 po OC 1 280 ( 5,69 ) 780 ( 3,47 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

FX

MP-PS L2-2 68 à 74 OC 1 300 ( 5,78 ) 750 ( 3,34 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 75 à 81 2 à 1 / 2 po OC 1 320 ( 5,87 ) 730 ( 3,25 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 88 à 94 3 po OC 1 350 ( 6,01 ) 700 ( 3,11 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 100 à 108 3-1 / 2 po OC 1 380 ( 6,14 ) 660 ( 2,94 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

FZ +

MP-PS L2-2 110 à 118 4 po OC 1 410 ( 6,27 ) 640 ( 2,85 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 125 à 133 OC 1 440 ( 6,41 ) 610 ( 2,71 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 136 à 144 5 po OC 1 480 ( 6,58 ) 580 ( 2,58 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 152 à 162 OC 1 530 ( 6,81 ) 550 ( 2,45 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 163 à 173 6 po OC 1 550 ( 6,89 ) 540 ( 2,4 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 192 à 202 7 po OC 1 610 ( 7,16 ) 500 ( 2,22 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 217 à 227 8 po OC 1 680 ( 7,47 ) 470 ( 2,09 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 244 à 254 OC 1 760 ( 7,83 ) 430 ( 1,91 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 267 à 277 10 po OC 1 810 ( 8,05 ) 410 ( 1,82 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS L2-2 318 à 328 12 po OC 1 940 ( 8,63 ) 370 ( 1,65 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS 2-2 moyen

MP-PS M2-2 21 à 26 1 / 2 po OC 1 480 ( 6,58 ) 580 ( 2,58 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 26 à 31 3 / 4 po OC 1 500 ( 6,67 ) 570 ( 2,54 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 32 à 37 1 po OC 1 510 ( 6,72 ) 560 ( 2,49 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

FY

FZ-

Axe du tuyau

MP-PS M2-2 38 à 44 1-1 / 4 po OC 1 530 ( 6,81 ) 550 ( 2,45 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 45 à 51 1-1 / 2 po OC 1 550 ( 6,89 ) 540 ( 2,4 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 52 à 58 OC 1 560 ( 6,94 ) 530 ( 2,36 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 59 à 65 2 po OC 1 580 ( 7,03 ) 520 ( 2.31 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

FX

MP-PS M2-2 68 à 74 OC 1 600 ( 7,12 ) 510 ( 2,27 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 75 à 81 2 à 1 / 2 po OC 1 620 ( 7,21 ) 500 ( 2,22 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 88 à 94 3 po OC 1 650 ( 7,34 ) 480 ( 2,14 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 100 à 108 3-1 / 2 po OC 1 680 ( 7,47 ) 470 ( 2,09 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 110 à 118 4 po OC 1 720 ( 7,65 ) 450 ( 2,0 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 125 à 133 OC 1 740 ( 7,74 ) 440 ( 1,96 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

FZ +

MP-PS M2-2 136 à 144 5 po OC 1 780 ( 7,92 ) 430 ( 1,91 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 152 à 162 OC 1830 ( 8,14 ) 410 ( 1,82 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 163 à 173 6 po OC 1 850 ( 8,23 ) 400 ( 1,78 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 192 à 202 7 po OC 1920 ( 8,54 ) 380 ( 1,69 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 217 à 227 8 po OC 1 940 ( 8,63 ) 360 ( 1,6 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 244 à 254 OC 1 940 ( 8,63 ) 340 ( 1,51 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 267 à 277 10 po OC 1 940 ( 8,63 ) 330 ( 1,47 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )

MP-PS M2-2 318 à 328 12 po OC 1 940 ( 8,63 ) 300 ( 1,33 ) 2 750 ( 12,23 ) 2 100 ( 9,34 )
