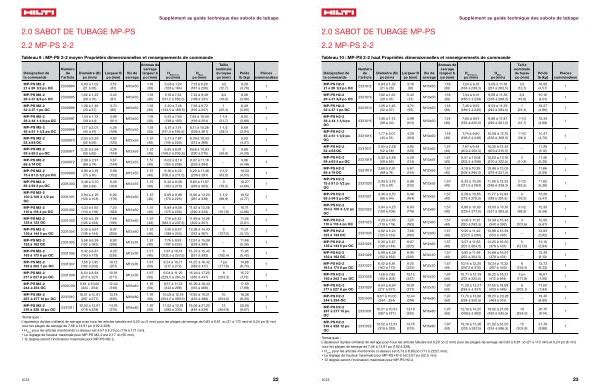

Désignation de la commande |
Numéro de l ’ article |
Diamètre ( D ) po ( mm ) |
Largeur B po ( mm ) |
Vis de serrage
Anneau de serrage largeur b po ( mm )
|
H Entraxes po ( mm ) |
H Max po ( mm ) |
Taille nominale du tuyau po ( mm ) |
Poids lb ( kg ) |
Pièces commandées |
|
MP-PS H2-2 21 à 26 1 / 2 po OC |
2331012 |
0,83 à 1,02 ( 21 à 26 ) |
3,19 ( 81 ) |
M10x50 |
1,18 ( 30 ) |
7,24 à 9,31 ( 184 à 236,5 ) |
9,09 à 11,16 ( 231 à 283,5 ) |
1 / 2 ( 12,7 ) |
10,08 ( 4,57 ) |
1 |
MP-PS H2-2 26 à 31 3 / 4 po OC |
2331013 |
1,02 à 1,22 ( 26 à 31 ) |
3,43 ( 87 ) |
M10x50 |
1,18 ( 30 ) |
7,34 à 9,41 ( 186,5 à 239 ) |
9,29 à 11,36 ( 236 à 288,5 ) |
3 / 4 ( 19,0 ) |
10,16 ( 4,61 ) |
1 |
MP-PS H2-2 32 à 37 1 po OC |
2331014 |
1,26 à 1,46 ( 32 à 37 ) |
3,74 ( 95 ) |
M10x50 |
1,18 ( 30 ) |
7,46 à 9,53 ( 189,5 à 242 ) |
9,53 à 11,59 ( 242 à 294,5 ) |
1 ( 25,4 ) |
10,27 ( 4,66 ) |
1 |
MP-PS H2-2 38 à 44 1-1 / 4 po OC |
2331015 |
1,50 à 1,73 ( 38 à 44 ) |
3,98 ( 101 ) |
M10x50 |
1,18 ( 30 ) |
7,60 à 9,67 ( 193 à 245,5 ) |
9,80 à 11,87 ( 249 à 301,5 ) |
1-1 / 4 ( 31,7 ) |
10,34 ( 4,69 ) |
1 |
MP-PS H2-2 45 à 51 1-1 / 2 po OC |
2331016 |
1,77 à 2,01 ( 45 à 51 ) |
4,29 ( 109 ) |
M10x50 |
1,18 ( 30 ) |
7,74 à 9,80 ( 196,5 à 249 ) |
10,08 à 12,15 ( 256 à 308,5 ) |
1-1 / 2 ( 38,1 ) |
10,47 ( 4,75 ) |
1 |
MP-PS H2-2 52 à 58 OC |
2331017 |
2,05 à 2,28 ( 52 à 58 ) |
4,92 ( 125 ) |
M12x55 |
1,57 ( 40 ) |
7,87 à 9,94 ( 200 à 252,5 ) |
10,35 à 12,42 ( 263 à 315,5 ) |
– |
11,29 ( 5,12 ) |
1 |
MP-PS H2-2 59 à 65 2 po OC |
2331018 |
2,32 à 2,56 ( 59 à 65 ) |
5,28 ( 134 ) |
M12x55 |
1,57 ( 40 ) |
8,01 à 10,08 ( 203,5 à 256 ) |
10,63 à 12,70 ( 270 à 322,5 ) |
2 ( 50,8 ) |
11,46 ( 5,20 ) |
1 |
MP-PS H2-2 68 à 74 OC |
2331019 |
2,68 à 2,91 ( 68 à 74 ) |
5,67 ( 144 ) |
M12x55 |
1,57 ( 40 ) |
8,19 à 10,26 ( 208 à 260,5 ) |
10,98 à 13,05 ( 279 à 331,5 ) |
– |
11,66 ( 5,29 ) |
1 |
MP-PS H2-2 75 à 81 2-1 / 2 po OC |
2331020 |
2,95 à 3,19 ( 75 à 81 ) |
5,98 ( 152 ) |
M12x55 |
1,57 ( 40 ) |
8,33 à 10,39 ( 211,5 à 264 ) |
11,26 à 13,33 ( 286 à 338,5 ) |
2-1 / 2 ( 63,5 ) |
11,82 ( 5,36 ) |
1 |
MP-PS H2-2 88 à 94 3 po OC |
2331021 |
3,46 à 3,70 ( 88 à 94 ) |
6,46 ( 164 ) |
M12x55 |
1,57 ( 40 ) |
8,58 à 10,65 ( 218 à 270,5 ) |
11,77 à 13,84 299 à 351,5 ) |
3 ( 76,2 ) |
12,06 ( 5,47 ) |
1 |
MP-PS H2-2 100 à 108 3-1 / 2 po OC |
2331022 |
3,94 à 4,25 ( 100 à 108 ) |
6,93 ( 176 ) |
M12x60 |
1,57 ( 40 ) |
8,86 à 10,93 ( 225 à 277,5 ) |
13,03 à 15,10 ( 331 à 383,5 ) |
3-1 / 2 ( 88,9 ) |
12,30 ( 5,58 ) |
1 |
MP-PS H2-2 110 à 118 4 po OC |
2331023 |
4,33 à 4,65 ( 110 à 118 ) |
7,20 ( 183 ) |
M12x60 |
1,57 ( 40 ) |
9,06 à 11,12 ( 230 à 282,5 ) |
13,39 à 15,43 ( 340 à 392 ) |
4 ( 101,6 ) |
12,50 ( 5,67 ) |
1 |
MP-PS H2-2 125 à 133 OC |
2331024 |
4,92 à 5,24 ( 125 à 133 ) |
7,68 ( 195 ) |
M12x60 |
1,57 ( 40 ) |
9,35 à 11,42 ( 237,5 à 290 ) |
13,86 à 15,94 ( 352 à 405 ) |
– |
12,83 ( 5,82 ) |
1 |
|
MP-PS H2-2 136 à 144 5 po OC 2331025 5,35 à 5,67
( 136 à 144 )
|
8,07 ( 205 ) |
M12x60 |
1,57 ( 40 ) |
9,57 à 11,63 ( 252 à 304,5 ) |
14,25 à 16,30 ( 378 à 431 ) |
5 ( 127,0 ) |
13,10 ( 5,94 ) |
1 |
||
MP-PS H2-2 152 à 162 OC |
2331026 |
5,98 à 6,38 ( 152 à 162 ) |
8,90 ( 226 ) |
M12x70 |
1,57 ( 40 ) |
9,92 à 11,99 ( 252 à 304,5 ) |
14,88 à 16,97 ( 378 à 431 ) |
– |
13,49 ( 6,12 ) |
1 |
|
MP-PS H2-2 163 à 173 6 po OC 2331027 6,42 à 6,81
( 163 à 173 )
|
9.25 ( 235 ) |
M12x70 |
1,57 ( 40 ) |
10,14 à 12,20 ( 257,5 à 310 ) |
15,24 à 17,32 ( 387 à 440 ) |
6 ( 152,4 ) |
13,73 ( 6,23 ) |
1 |
||
|
MP-PS H2-2 192 à 202 7 po OC 2331028 7,56 à 7,95
( 192 à 202 )
|
10,12 ( 257 ) |
M12x70 |
1,97 ( 50 ) |
10,71 à 12,78 ( 272 à 324,5 ) |
16,22 à 18,27 ( 412 à 464 ) |
7 po ( 177,8 ) |
16,67 ( 7,56 ) |
1 |
||
|
MP-PS H2-2 217 à 227 8 po OC 2331029 8,54 à 8,94
( 217 à 227 )
|
10,91 ( 277 ) |
M12x70 |
1,97 ( 50 ) |
11,20 à 13,27 ( 284,5 à 337 ) |
17,05 à 19,09 ( 433 à 485 ) |
8 ( 203,2 ) |
17,50 ( 7,94 ) |
1 |
||
MP-PS H2-2 244 à 254 OC |
2331030 |
9,61 à 10,00 ( 244 - 254 ) |
12,44 ( 316 ) |
M16x80 |
1,97 ( 50 ) |
11,73 à 13,80 ( 298 à 350,5 ) |
18,23 à 20,28 ( 463 à 515 ) |
– |
19,40 ( 8,80 ) |
1 |
MP-PS H2-2 267 à 277 10 po OC |
2331031 |
10,51 à 10,91 ( 267 à 277 ) |
13,19 ( 335 ) |
M16x80 |
1,97 ( 50 ) |
12,19 à 14,25 ( 309,5 à 362 ) |
19,02 à 21,08 ( 483 à 535,5 ) |
10 ( 254,0 ) |
20,15 ( 9,14 ) |
1 |
MP-PS H2-2 318 à 328 12 po OC |
2331032 |
12,52 à 12,91 ( 318 à 328 ) |
14,76 ( 375 ) |
M16x80 |
1,97 ( 50 ) |
13,19 à 15,26 ( 335 à 387,5 ) |
21,02 à 23,05 ( 534 à 586,5 ) |
12 ( 304,8 ) |
21,78 ( 9,88 ) |
1 |
