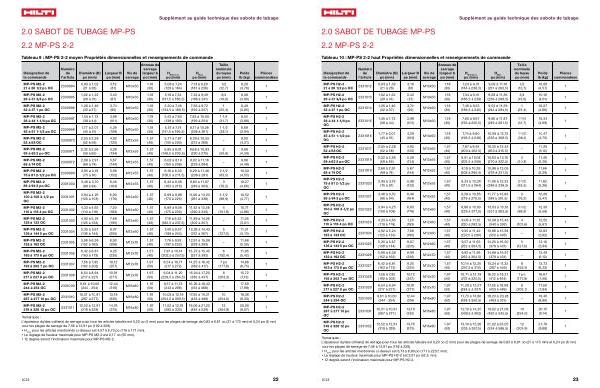

Désignation de la commande |
Numéro de l ’ article |
Diamètre ( D ) po ( mm ) |
Largeur B po ( mm ) |
Vis de serrage
Anneau de serrage largeur b po ( mm )
|
H Entraxes po ( mm ) |
H Max po ( mm ) |
Taille nominale du tuyau po ( mm ) |
Poids lb ( kg ) |
Pièces commandées |
||
MP-PS M2-2 21 à 26 1 / 2 po OC |
2330994 |
0,83 à 1,02 ( 21 à 26 ) |
3,19 ( 81 ) |
M10x50 |
1,18 ( 30 ) |
5,08 à 7,24 ( 129 à 184 ) |
7,13 à 9,29 ( 181 à 236 ) |
1 / 2 ( 12,7 ) |
8,29 ( 3,76 ) |
1 |
|
MP-PS M2-2 26 à 31 3 / 4 po OC |
2330995 |
1,02 à 1,22 ( 26 à 31 ) |
3,43 ( 87 ) |
M10x50 |
1,18 ( 30 ) |
5,18 à 7,34 ( 131,5 à 186,5 ) |
7,32 à 9,49 ( 186 à 241 ) |
3 / 4 ( 19,0 ) |
8,38 ( 3,80 ) |
1 |
|
MP-PS M2-2 32 à 37 1 po OC |
2330996 |
1,26 à 1,46 ( 32 à 37 ) |
3,74 ( 95 ) |
M10x50 |
1,18 ( 30 ) |
5,30 à 7,46 ( 134,5 à 189,5 ) |
7,56 à 9,72 ( 192 à 247 ) |
1 ( 25,4 ) |
8,49 ( 3,85 ) |
1 |
|
|
MP-PS M2-2 38 à 44 1-1 / 4 po OC 2330997 1,50 à 1,73
( 38 à 44 )
|
3,98 ( 101 ) |
M10x50 |
1,18 ( 30 ) |
5,43 à 7,60 ( 138 à 193 ) |
7,83 à 10,00 ( 199 à 254 ) |
1-1 / 4 ( 31,7 ) |
8,55 ( 3,88 ) |
1 |
|||
|
MP-PS M2-2 45 à 51 1-1 / 2 po OC 2330998 1,77 à 2,01
( 45 à 51 )
|
4,29 ( 109 ) |
M10x50 |
1,18 ( 30 ) |
5,57 à 7,74 ( 141,5 à 196,5 ) |
8,11 à 10,28 ( 206 à 261 ) |
1-1 / 2 ( 38,1 ) |
8,69 ( 3,94 ) |
1 |
|||
MP-PS M2-2 52 à 58 OC |
2330970 |
2,05 à 2,28 ( 52 à 58 ) |
4,92 ( 125 ) |
M12x55 |
1,57 ( 40 ) |
5,71 à 7,87 ( 145 à 200 ) |
8,39 à 10,55 ( 213 à 268 ) |
– |
9,50 ( 4,31 ) |
1 |
|
MP-PS M2-2 59 à 65 2 po OC |
2330971 |
2,32 à 2,56 ( 59 à 65 ) |
5,28 ( 134 ) |
M12x55 |
1,57 ( 40 ) |
5,85 à 8,01 ( 148,5 à 203,5 ) |
8,66 à 10,83 ( 220 à 275 ) |
2 ( 50,8 ) |
9,68 ( 4,39 ) |
1 |
|
MP-PS M2-2 68 à 74 OC |
2330972 |
2,68 à 2,91 ( 68 à 74 ) |
5,67 ( 144 ) |
M12x55 |
1,57 ( 40 ) |
6,02 à 8,19 ( 153 à 208 ) |
9,02 à 11,18 ( 229 à 284 ) |
– |
9,88 ( 4,48 ) |
1 |
|
|
MP-PS M2-2 75 à 81 2-1 / 2 po OC 2330999 2,95 à 3,19
( 75 à 81 )
|
5,98 ( 152 ) |
M12x55 |
1,57 ( 40 ) |
6,16 à 8,33 ( 156,5 à 211,5 ) |
9,29 à 11,46 ( 236 à 291 ) |
2-1 / 2 ( 63,5 ) |
10,03 ( 4,55 ) |
1 |
|||
MP-PS M2-2 88 à 94 3 po OC |
2331000 |
3,46 à 3,70 ( 88 à 94 ) |
6,46 ( 164 ) |
M12x55 |
1,57 ( 40 ) |
6,42 à 8,58 ( 163 à 218 ) |
9,80 à 11,97 ( 249 à 304 ) |
3 ( 76,2 ) |
10,27 ( 4,66 ) |
1 |
|
MP-PS M2-2 100 à 108 3-1 / 2 po OC |
2331001 |
3,94 à 4,25 ( 100 à 108 ) |
6,93 ( 176 ) |
M12x60 |
1,57 ( 40 ) |
6,69 à 8,86 ( 170 à 225 ) |
11,06 à 13,23 ( 281 à 336 ) |
3-1 / 2 ( 88,9 ) |
10,52 ( 4,77 ) |
1 |
|
MP-PS M2-2 110 à 118 4 po OC |
2331002 |
4,33 à 4,65 ( 110 à 118 ) |
7,20 ( 183 ) |
M12x60 |
1,57 ( 40 ) |
6,89 à 9,06 ( 175 à 230 ) |
11,42 à 13,58 ( 290 à 345 ) |
4 ( 101,6 ) |
10,71 ( 4,86 ) |
1 |
|
MP-PS M2-2 125 à 133 OC |
2331003 |
4,92 à 5,24 ( 125 à 133 ) |
7,68 ( 195 ) |
M12x60 |
1,57 ( 40 ) |
7,19 à 9,35 ( 182,5 à 237,5 ) |
11,89 à 14,06 ( 302 à 357 ) |
– |
11,05 ( 5,01 ) |
1 |
|
MP-PS M2-2 136 à 144 5 po OC |
2331004 |
5,35 à 5,67 ( 136 à 144 ) |
8,07 ( 205 ) |
M12x60 |
1,57 ( 40 ) |
7,40 à 9,57 ( 188 à 243 ) |
12,28 à 14,43 ( 312 à 367 ) |
5 ( 127,0 ) |
11,31 ( 5,13 ) |
1 |
|
MP-PS M2-2 152 à 162 OC |
2331005 |
5,98 à 6,38 ( 152 à 162 ) |
8,90 ( 226 ) |
M12x70 |
1,57 ( 40 ) |
7,76 à 9,92 ( 197 à 252 ) |
12,91 à 15,08 ( 328 à 383 ) |
– |
11,68 ( 5,30 ) |
1 |
|
MP-PS M2-2 163 à 173 6 po OC |
2331006 |
6,42 à 6,81 ( 163 à 173 ) |
9.25 ( 235 ) |
M12x70 |
1,57 ( 40 ) |
7,97 à 10,14 ( 202,5 à 257,5 ) |
13,27 à 15,45 ( 337 à 392 ) |
6 ( 152,4 ) |
11,95 ( 5,42 ) |
1 |
|
MP-PS M2-2 192 à 202 7 po OC |
2331007 |
7,56 à 7,95 ( 192 à 202 ) |
10,12 ( 257 ) |
M12x70 |
1,97 ( 50 ) |
8,54 à 10,71 ( 217 à 272 ) |
14,25 à 16,42 ( 362 à 417 ) |
7 po ( 177,8 ) |
14,88 ( 6,75 ) |
1 |
|
MP-PS M2-2 217 à 227 8 po OC |
2331008 |
8,54 à 8,94 ( 217 à 227 ) |
10,91 ( 277 ) |
M12x70 |
1,97 ( 50 ) |
9,04 à 11,20 ( 229,5 à 284,5 ) |
15,04 à 17,20 ( 382 à 437 ) |
8 ( 203,2 ) |
15,72 ( 7,13 ) |
1 |
|
MP-PS M2-2 244 à 254 OC |
2331009 |
9,61 à 10,00 ( 244 - 254 ) |
12,44 ( 316 ) |
M16x80 |
1,97 ( 50 ) |
9,57 à 11,73 ( 243 à 298 ) |
16,26 à 18,43 ( 413 à 468 ) |
– |
17,59 ( 7,98 ) |
1 |
|
MP-PS M2-2 267 à 277 10 po OC |
2331010 |
10,51 à 10,91 ( 267 à 277 ) |
13,19 ( 335 ) |
M16x80 |
1,97 ( 50 ) |
10,02 à 12,19 ( 254,5 à 309,5 ) |
17,05 à 19,21 ( 433 à 488 ) |
10 ( 254,0 ) |
18,36 ( 8,33 ) |
1 |
|
MP-PS M2-2 318 à 328 12 po OC |
2331011 |
12,52 à 12,91 ( 318 à 328 ) |
14,76 ( 375 ) |
M16x80 |
1,97 ( 50 ) |
11,02 à 13,19 ( 280 à 335 ) |
19,06 à 21,22 ( 484 à 539 ) |
12 ( 304,8 ) |
20,00 ( 9,07 ) |
1 |
|
