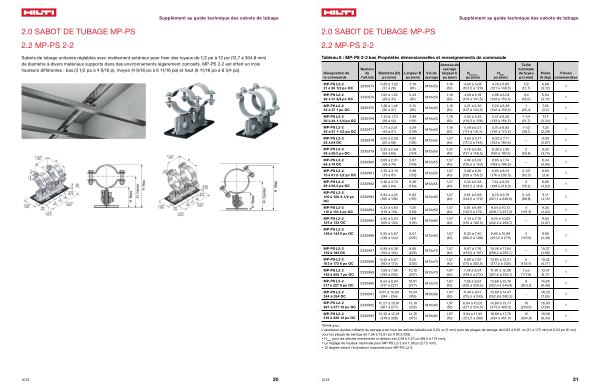

Désignation de la commande |
Numéro de l ’ article |
Diamètre ( D ) po ( mm ) |
Largeur B po ( mm ) |
Vis de serrage
Anneau de serrage largeur b po ( mm )
|
H Entraxes po ( mm ) |
H Max po ( mm ) |
Taille nominale du tuyau po ( mm ) |
Poids lb ( kg )
Pièces commandées
|
||
MP-PS L2-2 21 à 26 1 / 2 po OC |
2330973 |
0,83 à 1,02 ( 21 à 26 ) |
3,19 ( 81 ) |
M10x50 |
1,18 ( 30 ) |
4,00 à 5,08 ( 101,5 à 129 ) |
4,76 à 5,85 ( 121 à 148,5 ) |
1 / 2 ( 12,7 ) |
6,88 ( 3,12 ) |
1 |
MP-PS L2-2 26 à 31 3 / 4 po OC |
2330974 |
1,02 à 1,22 ( 26 à 31 ) |
3,43 ( 87 ) |
M10x50 |
1,18 ( 30 ) |
4,09 à 5,18 ( 104 à 131,5 ) |
4,96 à 6,04 ( 126 à 153,5 ) |
3 / 4 ( 19,0 ) |
6,94 ( 3,15 ) |
1 |
MP-PS L2-2 32 à 37 1 po OC |
2330975 |
1,26 à 1,46 ( 32 à 37 ) |
3,74 ( 95 ) |
M10x50 |
1,18 ( 30 ) |
4,21 à 5,30 ( 107 à 134,5 ) |
5,20 à 6,28 ( 132 à 159,5 ) |
1 ( 25,4 ) |
7,05 ( 3,2 ) |
1 |
|
MP-PS L2-2 38 à 44 1-1 / 4 po OC 2330976 1,50 à 1,73
( 38 à 44 )
|
3,98 ( 101 ) |
M10x50 |
1,18 ( 30 ) |
4,35 à 5,43 ( 110,5 à 138 ) |
5,47 à 6,56 ( 139 à 166,5 ) |
1-1 / 4 ( 31,7 ) |
7,14 ( 3,24 ) |
1 |
||
|
MP-PS L2-2 45 à 51 1-1 / 2 po OC 2330977 1,77 à 2,01
( 45 à 51 )
|
4,29 ( 109 ) |
M10x50 |
1,18 ( 30 ) |
4,49 à 5,57 ( 114 à 141,5 ) |
5,75 à 6,83 ( 146 à 173,5 ) |
1-1 / 2 ( 38,1 ) |
7,25 ( 3,29 ) |
1 |
||
MP-PS L2-2 52 à 58 OC |
2330978 |
2,05 à 2,28 ( 52 à 58 ) |
4,92 ( 125 ) |
M12x55 |
1,57 ( 40 ) |
4,63 à 5,71 ( 117,5 à 145 ) |
6,02 à 7,11 ( 153 à 180,5 ) |
– |
8,09 ( 3,67 ) |
1 |
MP-PS L2-2 59 à 65 2 po OC |
2330979 |
2,32 à 2,56 ( 59 à 65 ) |
5,28 ( 134 ) |
M12x55 |
1,57 ( 40 ) |
4,76 à 5,85 ( 121 à 148,5 ) |
6,30 à 7,38 ( 160 à 187,5 ) |
2 ( 50,8 ) |
8,25 ( 3,74 ) |
1 |
MP-PS L2-2 68 à 74 OC |
2330980 |
2,68 à 2,91 ( 68 à 74 ) |
5,67 ( 144 ) |
M12x55 |
1,57 ( 40 ) |
4,94 à 6,02 ( 125,5 à 153 ) |
6,65 à 7,74 ( 169 à 196,5 ) |
– |
8,44 ( 3,83 ) |
1 |
|
MP-PS L2-2 75 à 81 2-1 / 2 po OC 2330981 2,95 à 3,19
( 75 à 81 )
|
5,98 ( 152 ) |
M12x55 |
1,57 ( 40 ) |
5,08 à 6,16 ( 129 à 156,5 ) |
6,93 à 8,01 ( 176 à 203,5 ) |
2-1 / 2 ( 63,5 ) |
8,60 ( 3,9 ) |
1 |
||
MP-PS L2-2 88 à 94 3 po OC |
2330982 |
3,46 à 3,70 ( 88 à 94 ) |
6,46 ( 164 ) |
M12x55 |
1,57 ( 40 ) |
5,33 à 6,38 ( 135,5 à 163 ) |
7,44 à 8,52 ( 189 à 216,5 ) |
3 ( 76,2 ) |
8,86 ( 4,02 ) |
1 |
MP-PS L2-2 100 à 108 3-1 / 2 po OC |
2330983 |
3,94 à 4,25 ( 100 à 108 ) |
6,93 ( 176 ) |
M12x60 |
1,57 ( 40 ) |
5,61 à 6,69 ( 142,5 à 170 ) |
8,70 à 9,79 ( 221,1 à 248,6 ) |
3-1 / 2 ( 88,9 ) |
9,11 ( 4,13 ) |
1 |
MP-PS L2-2 110 à 118 4 po OC |
2330984 |
4,33 à 4,65 ( 110 à 118 ) |
7,20 ( 183 ) |
M12x60 |
1,57 ( 40 ) |
5,81 à 6,89 ( 147,5 à 175 ) |
9,04 à 10,13 ( 229,7 à 257,2 ) |
4 ( 101,6 ) |
9,30 ( 4,22 ) |
1 |
MP-PS L2-2 125 à 133 OC |
2330985 |
4,92 à 5,24 ( 125 à 133 ) |
7,68 ( 195 ) |
M12x60 |
1,57 ( 40 ) |
6,10 à 7,19 ( 155 à 182,5 ) |
9,54 à 10,62 ( 242,2 à 269,7 ) |
– |
9,63 ( 4,37 ) |
1 |
MP-PS L2-2 136 à 144 5 po OC |
2330986 |
5,35 à 5,67 ( 136 à 144 ) |
8,07 ( 205 ) |
M12x60 |
1,57 ( 40 ) |
6,32 à 7,40 ( 160,5 à 188 ) |
9,90 à 10,98 ( 251,5 à 279 ) |
5 ( 127,0 ) |
9,88 ( 4,48 ) |
1 |
MP-PS L2-2 152 à 162 OC |
2330987 |
5,98 à 6,38 ( 152 à 162 ) |
8,90 ( 226 ) |
M12x70 |
1,57 ( 40 ) |
6,67 à 7,76 ( 169,5 à 197 ) |
10,56 à 11,64 ( 268,2 à 295,7 ) |
– |
10,27 ( 4,66 ) |
1 |
MP-PS L2-2 163 à 173 6 po OC |
2330988 |
6,42 à 6,81 ( 163 à 173 ) |
9.25 ( 235 ) |
M12x70 |
1,57 ( 40 ) |
6,89 à 7,97 ( 175 à 202,5 ) |
10,93 à 12,01 ( 277,5 à 305 ) |
6 ( 152,4 ) |
10,52 ( 4,77 ) |
1 |
MP-PS L2-2 192 à 202 7 po OC |
2330989 |
7,56 à 7,95 ( 192 à 202 ) |
10,12 ( 257 ) |
M12x70 |
1,97 ( 50 ) |
7,46 à 8,54 ( 189,5 à 217 ) |
11,87 à 12,96 ( 301,6 à 329,1 ) |
7 po ( 177,8 ) |
13,47 ( 6,11 ) |
1 |
MP-PS L2-2 217 à 227 8 po OC |
2330990 |
8,54 à 8,94 ( 217 à 227 ) |
10,91 ( 277 ) |
M12x70 |
1,97 ( 50 ) |
7,95 à 9,04 ( 202 à 229,5 ) |
12,69 à 13,78 ( 322,4 à 349,9 ) |
8 ( 203,2 ) |
14,29 ( 6,48 ) |
1 |
MP-PS L2-2 244 à 254 OC |
2330991 |
9,61 à 10,00 ( 244 - 254 ) |
12,44 ( 316 ) |
M16x80 |
1,97 ( 50 ) |
8,48 à 9,57 ( 215,5 à 243 ) |
13,89 à 14,97 ( 352,8 à 380,3 ) |
– |
16,20 ( 7,35 ) |
1 |
|
MP-PS L2-2 267 à 277 10 po OC 2330992 10,51 à 10,91
( 267 à 277 )
|
13,19 ( 335 ) |
M16x80 |
1,97 ( 50 ) |
8,94 à 10,02 ( 227 à 254,5 ) |
14,69 à 15,77 ( 373 à 400,5 ) |
10 ( 254,0 ) |
16,93 ( 7,68 ) |
1 |
||
|
MP-PS L2-2 318 à 328 12 po OC 2330993 12,52 à 12,91
( 318 à 328 )
|
14,76 ( 375 ) |
M16x80 |
1,97 ( 50 ) |
9,94 à 11,02 ( 252,5 à 280 ) |
16,69 à 17,78 ( 424 à 451,5 ) |
12 ( 304,8 ) |
18,58 ( 8,43 ) |
1 |
||
