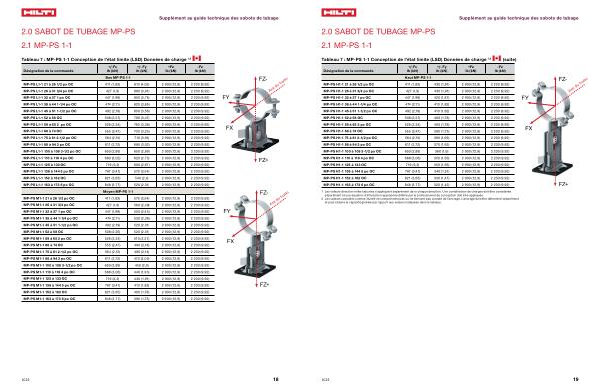

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS 2.1 MP-PS 1-1
Tableau 7 : MP-PS 1-1 Conception de l ’ état limite ( LSD ) Données de charge 1 , 2
Désignation de la commande
+/ -Fx lb ( kN )
Bas MP-PS 1-1
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS L1-1 21 à 26 1 / 2 po OC 411 ( 1,83 ) 910 ( 4,05 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 26 à 31 3 / 4 po OC 427 ( 1,9 ) 880 ( 3,91 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 32 à 37 1 po OC 447 ( 1,99 ) 850 ( 3,78 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 38 à 44 1-1 / 4 po OC 474 ( 2,11 ) 820 ( 3,65 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 45 à 51 1-1 / 2 po OC 492 ( 2,19 ) 800 ( 3,56 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 52 à 58 OC 508 ( 2,26 ) 780 ( 3,47 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 59 à 65 2 po OC 526 ( 2,34 ) 760 ( 3.38 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 68 à 74 OC 555 ( 2,47 ) 730 ( 3,25 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 75 à 81 2-1 / 2 po OC 564 ( 2,51 ) 710 ( 3,16 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 88 à 94 3 po OC 611 ( 2,72 ) 680 ( 3,02 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 100 à 108 3-1 / 2 po OC 650 ( 2,89 ) 650 ( 2,89 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 110 à 118 4 po OC 680 ( 3,02 ) 620 ( 2.76 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 125 à 133 OC 719 ( 3,2 ) 600 ( 2,67 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 136 à 144 5 po OC 767 ( 3,41 ) 570 ( 2,54 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 152 à 162 OC 821 ( 3,65 ) 540 ( 2,4 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS L1-1 163 à 173 6 po OC 848 ( 3,77 ) 520 ( 2.31 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) Moyen MP-PS 1-1 MP-PS M1-1 21 à 26 1 / 2 po OC 411 ( 1,83 ) 570 ( 2,54 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 26 à 31 3 / 4 po OC 427 ( 1,9 ) 560 ( 2,49 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 32 à 37 1 po OC 447 ( 1,99 ) 550 ( 2,45 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 38 à 44 1-1 / 4 po OC 474 ( 2,11 ) 530 ( 2,36 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 45 à 51 1-1 / 2 po OC 492 ( 2,19 ) 520 ( 2.31 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 52 à 58 OC 508 ( 2,26 ) 520 ( 2.31 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 59 à 65 2 po OC 526 ( 2,34 ) 510 ( 2,27 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 68 à 74 OC 555 ( 2,47 ) 490 ( 2,18 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 75 à 81 2-1 / 2 po OC 564 ( 2,51 ) 480 ( 2,14 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 88 à 94 3 po OC 611 ( 2,72 ) 470 ( 2,09 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 100 à 108 3-1 / 2 po OC 650 ( 2,89 ) 450 ( 2,0 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 110 à 118 4 po OC 688 ( 3,06 ) 440 ( 1,96 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 125 à 133 OC 719 ( 3,2 ) 430 ( 1,91 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 136 à 144 5 po OC 767 ( 3,41 ) 410 ( 1,82 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 152 à 162 OC 821 ( 3,65 ) 400 ( 1,78 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS M1-1 163 à 173 6 po OC 848 ( 3,77 ) 390 ( 1,73 ) 2 900 ( 12,9 ) 2 230 ( 9,92 )
FY
FX
FY
FX
FZ-
FZ +
FZ-
FZ +
Axe du tuyau
Axe du tuyau
2023
18
