Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS 2.1 MP-PS 1-1

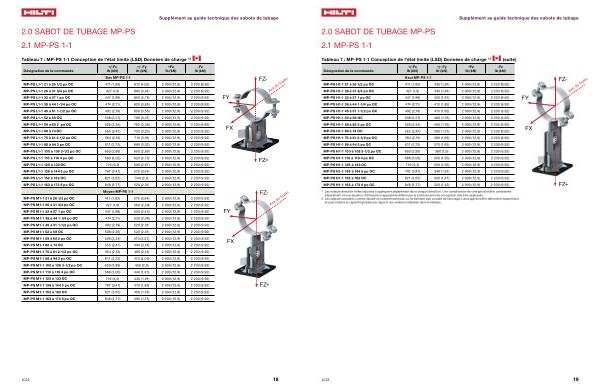

Tableau 7 : MP-PS 1-1 Conception de l ’ état limite ( LSD ) Données de charge 1 , 2 ( suite )
Désignation de la commande
+/ -Fx lb ( kN )
Haut MP-PS 1-1
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS H1-1 21 à 26 1 / 2 po OC 411 ( 1,83 ) 430 ( 1,91 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 26 à 31 3 / 4 po OC 427 ( 1,9 ) 430 ( 1,91 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 32 à 37 1 po OC 447 ( 1,99 ) 420 ( 1,87 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 38 à 44 1-1 / 4 po OC 474 ( 2,11 ) 410 ( 1,82 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 45 à 51 1-1 / 2 po OC 492 ( 2,19 ) 410 ( 1,82 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 52 à 58 OC 508 ( 2,26 ) 400 ( 1,78 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 59 à 65 2 po OC 526 ( 2,34 ) 400 ( 1,78 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 68 à 74 OC 555 ( 2,47 ) 390 ( 1,73 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 75 à 81 2-1 / 2 po OC 564 ( 2,51 ) 380 ( 1,69 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 88 à 94 3 po OC 611 ( 2,72 ) 370 ( 1,65 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 100 à 108 3-1 / 2 po OC 650 ( 2,89 ) 360 ( 1,6 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 110 à 118 4 po OC 688 ( 3,06 ) 350 ( 1,56 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 125 à 133 OC 719 ( 3,2 ) 350 ( 1,56 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 136 à 144 5 po OC 767 ( 3,41 ) 340 ( 1,51 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 152 à 162 OC 821 ( 3,65 ) 330 ( 1,47 ) 2 900 ( 12,9 ) 2 230 ( 9,92 ) MP-PS H1-1 163 à 173 6 po OC 848 ( 3,77 ) 320 ( 1,42 ) 2 900 ( 12,9 ) 2 230 ( 9,92 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
FY
FX
FZ-
FZ +
Axe du tuyau
2023
19
