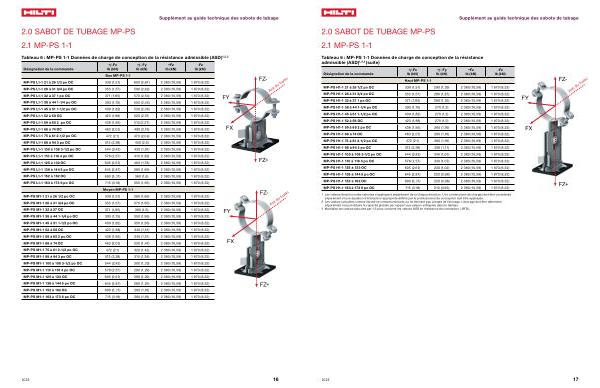

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS 2.1 MP-PS 1-1
Tableau 6 : MP-PS 1-1 Données de charge de conception de la résistance admissible ( ASD ) 1 , 2 , 3 ( suite )
Désignation de la commande
+/ -Fx lb ( kN )
Haut MP-PS 1-1
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS H1-1 21 à 26 1 / 2 po OC 339 ( 1,51 ) 290 ( 1,29 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 26 à 31 3 / 4 po OC 353 ( 1,57 ) 280 ( 1,25 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 32 à 37 1 po OC 371 ( 1,65 ) 280 ( 1,25 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 38 à 44 1-1 / 4 po OC 393 ( 1,75 ) 270 ( 1,2 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 45 à 51 1-1 / 2 po OC 409 ( 1,82 ) 270 ( 1,2 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 52 à 58 OC 423 ( 1,88 ) 270 ( 1,2 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 59 à 65 2 po OC 438 ( 1,95 ) 260 ( 1,16 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 68 à 74 OC 463 ( 2,06 ) 260 ( 1,16 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 75 à 81 2-1 / 2 po OC 472 ( 2,1 ) 260 ( 1,16 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 88 à 94 3 po OC 513 ( 2,28 ) 250 ( 1,11 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 100 à 108 3-1 / 2 po OC 544 ( 2,42 ) 240 ( 1,07 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 110 à 118 4 po OC 578 ( 2,57 ) 240 ( 1,07 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 125 à 133 OC 605 ( 2,69 ) 230 ( 1,02 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 136 à 144 5 po OC 645 ( 2,87 ) 220 ( 0,98 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 152 à 162 OC 690 ( 3,07 ) 220 ( 0,98 ) 2 380 ( 10,59 ) 1 870 ( 8,32 ) MP-PS H1-1 163 à 173 6 po OC 715 ( 3,18 ) 210 ( 0,93 ) 2 380 ( 10,59 ) 1 870 ( 8,32 )
1 Les valeurs directionnelles tabulées s ’ appliquent séparément dans chaque direction . Une combinaison de charges doit être considérée séparément et une équation d ’ interaction appropriée définie par le professionnel de conception doit être appliquée .
2 Les valeurs calculées comme illustré ne comprennent pas ou ne tiennent pas compte de l ’ ancrage . L ’ ancrage doit être déterminé séparément et peut réduire la capacité globale par rapport aux valeurs indiquées dans le tableau .
3 Multipliez les valeurs tabulées par 1,5 pour convertir les valeurs ASD en résistance de conception ( LRFD ).
FY
FX
FZ-
FZ +
Axe du tuyau
2023
17
