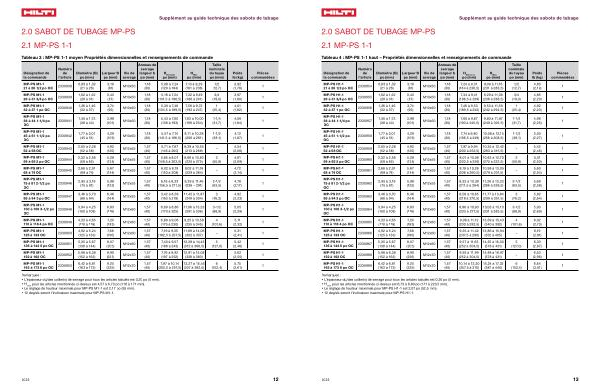

Désignation de la commande |
Numéro de l ’ article |
Diamètre ( D ) po ( mm ) |
Largeur B po ( mm ) |
Vis de serrage
Anneau de serrage largeur b po ( mm )
|
H Entraxes po ( mm ) |
H Max po ( mm ) |
Taille nominale du tuyau po ( mm ) |
Poids lb ( kg ) |
Pièces commandées |
||||
|
MP-PS H1-1 21 à 26 1 / 2 po OC 2330954 0,83 à 1,02
( 21 à 26 )
|
3,19 ( 81 ) |
M10x50 |
1,18 ( 30 ) |
7,24 à 9,31 ( 184 à 236,5 )
9,09 à 11,16 ( 231 à 283,5 )
|
1 / 2 ( 12,7 ) |
4,83 ( 2,19 ) |
1 |
||||||
MP-PS H1-1 26 à 31 3 / 4 po OC |
2330955 |
1,02 à 1,22 ( 26 à 31 ) |
3,43 ( 87 ) |
M10x50 |
1,18 ( 30 ) |
7,34 à 9,41 ( 186,5 à 239 )
9,29 à 11,36 ( 236 à 288,5 )
|
3 / 4 ( 19,0 ) |
4,85 ( 2,20 ) |
1 |
||||
MP-PS H1-1 32 à 37 1 po OC |
2330956 |
1,26 à 1,46 ( 32 à 37 ) |
3,74 ( 95 ) |
M10x50 |
1,18 ( 30 ) |
7,46 à 9,53 ( 189,5 à 242 ) |
9,53 à 11,59 ( 242 à 294,5 ) |
1 ( 25,4 ) |
4,92 ( 2,23 ) |
1 |
|||
MP-PS H1-1 38 à 44 1-1 / 4 po OC |
2330957 |
1,50 à 1,73 ( 38 à 44 ) |
3,98 ( 101 ) |
M10x50 |
1,18 ( 30 ) |
7,60 à 9,67 ( 193 à 245,5 ) |
9,80 à 11,87 ( 249 à 301,5 ) |
1-1 / 4 ( 31,7 ) |
4,96 ( 2,25 ) |
1 |
|||
MP-PS H1-1 45 à 51 1-1 / 2 po OC |
2330958 |
1,77 à 2,01 ( 45 à 51 ) |
4,29 ( 109 ) |
M10x50 |
1,18 ( 30 ) |
7,74 à 9,80 ( 196,5 à 249 )
10,08 à 12,15 ( 256 à 308,5 )
|
1-1 / 2 ( 38,1 ) |
5,00 ( 2,27 ) |
1 |
||||
MP-PS H1-1 52 à 58 OC |
2330959 |
2,05 à 2,28 ( 52 à 58 ) |
4,92 ( 125 ) |
M12x55 |
1,57 ( 40 ) |
7,87 à 9,94 ( 200 à 252,5 )
10,35 à 12,42 ( 263 à 315,5 )
|
– |
5,42 ( 2,46 ) |
1 |
||||
MP-PS H1-1 59 à 65 2 po OC |
2330960 |
2,32 à 2,56 ( 59 à 65 ) |
5,28 ( 134 ) |
M12x55 |
1,57 ( 40 ) |
8,01 à 10,08 ( 203,5 à 256 )
10,63 à 12,70 ( 270 à 322,5 )
|
2 ( 50,8 ) |
5,51 ( 2,50 ) |
1 |
||||
MP-PS H1-1 68 à 74 OC |
2330961 |
2,68 à 2,91 ( 68 à 74 ) |
5,67 ( 144 ) |
M12x55 |
1,57 ( 40 ) |
8,19 à 10,26 ( 208 à 260,5 )
10,98 à 13,05 ( 279 à 331,5 )
|
– |
5,60 ( 2,54 ) |
1 |
||||
MP-PS H1-1 75 à 81 2-1 / 2 po OC |
2330962 |
2,95 à 3,19 ( 75 à 81 ) |
5,98 ( 152 ) |
M12x55 |
1,57 ( 40 ) |
8,33 à 10,39 ( 211,5 à 264 ) |
11,26 à 13,33 ( 286 à 338,5 ) |
2-1 / 2 ( 63,5 ) |
5,69 ( 2,58 ) |
1 |
|||
MP-PS H1-1 88 à 94 3 po OC |
2330963 |
3,46 à 3,70 ( 88 à 94 ) |
6,46 ( 164 ) |
M12x55 |
1,57 ( 40 ) |
8,58 à 10,65 ( 218 à 270,5 ) |
11,77 à 13,84 ( 299 à 351,5 ) |
3 ( 76,2 ) |
5,82 ( 2,64 ) |
1 |
|||
MP-PS H1-1 100 à 108 3-1 / 2 po OC |
2330964 |
3,94 à 4,25 ( 100 à 108 ) |
6,93 ( 176 ) |
M12x60 |
1,57 ( 40 ) |
8,86 à 10,93 ( 225 à 277,5 ) |
13,03 à 15,10 ( 331 à 383,5 ) |
3-1 / 2 ( 88,9 ) |
5,93 ( 2,69 ) |
1 |
|||
|
MP-PS H1-1 110 à 118 4 po OC 2330965 4,33 à 4,65
( 110 à 118 )
|
7,20 ( 183 ) |
M12x60 |
1,57 ( 40 ) |
9,06 à 11,12 ( 230 à 282,5 ) |
13,39 à 15,43 ( 340 à 392 ) |
4 ( 101,6 ) |
6,02 ( 2,73 ) |
1 |
|||||
MP-PS H1-1 125 à 133 OC |
2330966 |
4,92 à 5,24 ( 125 à 133 ) |
7,68 ( 195 ) |
M12x60 |
1,57 ( 40 ) |
9,35 à 11,42 ( 237,5 à 290 ) |
13,86 à 15,94 ( 352 à 405 ) |
– |
6,19 ( 2,81 ) |
1 |
|||
|
MP-PS H1-1 136 à 144 5 po OC 2330967 5,35 à 5,67
( 136 à 144 )
|
8,07 ( 205 ) |
M12x60 |
1,57 ( 40 ) |
9,57 à 11,63 ( 252 à 304,5 ) |
14,25 à 16,30 ( 378 à 431 ) |
5 ( 127,0 ) |
6,33 ( 2,87 ) |
1 |
|||||
MP-PS H1-1 152 à 162 OC |
2330968 |
5,98 à 6,38 ( 152 à 162 ) |
8,90 ( 226 ) |
M12x70 |
1,57 ( 40 ) |
9,92 à 11,99 ( 252 à 304,5 ) |
14,88 à 16,97 ( 378 à 431 ) |
– |
6,53 ( 2,96 ) |
1 |
|||
|
MP-PS H1-1 163 à 173 6 po OC 2330969 6,42 à 6,81
( 163 à 173 )
|
9.25 ( 235 ) |
M12x70 |
1,57 ( 40 ) |
10,14 à 12,20 ( 257,5 à 310 ) |
15,24 à 17,32 ( 387 à 440 ) |
6 ( 152,4 ) |
6,64 ( 3,01 ) |
1 |
|||||
