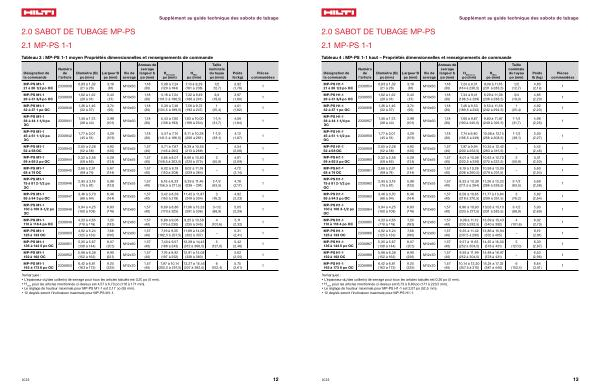

Désignation de la commande |
Numéro de l ’ article |
Diamètre ( D ) po ( mm ) |
Largeur B po ( mm ) |
Vis de serrage
Anneau de serrage largeur b po ( mm )
|
H Entraxes po ( mm ) |
H Max po ( mm ) |
Taille nominale du tuyau po ( mm ) |
Poids lb ( kg ) |
Pièces commandées |
|||
|
MP-PS M1-1 21 à 26 1 / 2 po OC 2330938 0,83 à 1,02
( 21 à 26 )
|
3,19 ( 81 ) |
M10x50 |
1,18 ( 30 ) |
5,08 à 7,24 ( 129 à 184 ) |
7,13 à 9,29 ( 181 à 236 ) |
1 / 2 ( 12,7 ) |
3,92 ( 1,78 ) |
1 |
||||
MP-PS M1-1 26 à 31 3 / 4 po OC |
2330939 |
1,02 à 1,22 ( 26 à 31 ) |
3,43 ( 87 ) |
M10x50 |
1,18 ( 30 ) |
5,18 à 7,34 ( 131,5 à 186,5 ) |
7,32 à 9,49 ( 186 à 241 ) |
3 / 4 ( 19,0 ) |
3,97 ( 1,80 ) |
1 |
||
MP-PS M1-1 32 à 37 1 po OC |
2330940 |
1,26 à 1,46 ( 32 à 37 ) |
3,74 ( 95 ) |
M10x50 |
1,18 ( 30 ) |
5,30 à 7,46 ( 134,5 à 189,5 ) |
7,56 à 9,72 ( 192 à 247 ) |
1 ( 25,4 ) |
4,01 ( 1,82 ) |
1 |
||
MP-PS M1-1 38 à 44 1-1 / 4 po OC |
2330941 |
1,50 à 1,73 ( 38 à 44 ) |
3,98 ( 101 ) |
M10x50 |
1,18 ( 30 ) |
5,43 à 7,60 ( 138 à 193 ) |
7,83 à 10,00 ( 199 à 254 ) |
1-1 / 4 ( 31,7 ) |
4,06 ( 1,84 ) |
1 |
||
MP-PS M1-1 45 à 51 1-1 / 2 po OC |
2330942 |
1,77 à 2,01 ( 45 à 51 ) |
4,29 ( 109 ) |
M10x50 |
1,18 ( 30 ) |
5,57 à 7,74 ( 141,5 à 196,5 ) |
8,11 à 10,28 ( 206 à 261 ) |
1-1 / 2 ( 38,1 ) |
4,12 ( 1,87 ) |
1 |
||
MP-PS M1-1 52 à 58 OC |
2330943 |
2,05 à 2,28 ( 52 à 58 ) |
4,92 ( 125 ) |
M12x55 |
1,57 ( 40 ) |
5,71 à 7,87 ( 145 à 200 ) |
8,39 à 10,55 ( 213 à 268 ) |
– |
4,54 ( 2,06 ) |
1 |
||
MP-PS M1-1 59 à 65 2 po OC |
2330944 |
2,32 à 2,56 ( 59 à 65 ) |
5,28 ( 134 ) |
M12x55 |
1,57 ( 40 ) |
5,85 à 8,01 ( 148,5 à 203,5 ) |
8,66 à 10,83 ( 220 à 275 ) |
2 ( 50,8 ) |
4,61 ( 2,09 ) |
1 |
||
MP-PS M1-1 68 à 74 OC |
2330945 |
2,68 à 2,91 ( 68 à 74 ) |
5,67 ( 144 ) |
M12x55 |
1,57 ( 40 ) |
6,02 à 8,19 ( 153 à 208 ) |
9,02 à 11,18 ( 229 à 284 ) |
– |
4,72 ( 2,14 ) |
1 |
||
MP-PS M1-1 75 à 81 2-1 / 2 po OC |
2330946 |
2,95 à 3,19 ( 75 à 81 ) |
5,98 ( 152 ) |
M12x55 |
1,57 ( 40 ) |
6,16 à 8,33 ( 156,5 à 211,5 ) |
9,29 à 11,46 ( 236 – 291 ) |
2-1 / 2 ( 63,5 ) |
4,78 ( 2,17 ) |
1 |
||
MP-PS M1-1 88 à 94 3 po OC |
2330947 |
3,46 à 3,70 ( 88 à 94 ) |
6,46 ( 164 ) |
M12x55 |
1,57 ( 40 ) |
3,42 à 8,58 ( 163 à 218 ) |
11,42 à 11,97 ( 249 à 304 ) |
3 ( 76,2 ) |
4,92 ( 2,23 ) |
1 |
||
MP-PS M1-1 100 à 108 3-1 / 2 po OC |
2330948 |
3,94 à 4,25 ( 100 à 108 ) |
6,93 ( 176 ) |
M12x60 |
1,57 ( 40 ) |
6,69 à 8,86 ( 170 à 225 ) |
11,06 à 13,23 ( 281 à 336 ) |
3-1 / 2 ( 88,9 ) |
5,05 ( 2,29 ) |
1 |
||
|
MP-PS M1-1 110 à 118 4 po OC 2330949 4,33 à 4,65
( 110 à 118 )
|
7,20 ( 183 ) |
M12x60 |
1,57 ( 40 ) |
6,89 à 9,06 ( 175 à 230 ) |
9,25 à 13,58 ( 235 à 345 ) |
4 ( 101,6 ) |
5,11 ( 2,32 ) |
1 |
||||
MP-PS M1-1 125 à 133 OC |
2330950 |
4,92 à 5,24 ( 125 à 133 ) |
7,68 ( 195 ) |
M12x60 |
1,57 ( 40 ) |
7,19 à 9,35 ( 182,5 à 237,5 )
11,89 à 14,06 ( 302 à 357 )
|
– |
5,31 ( 2,41 ) |
1 |
|||
|
MP-PS M1-1 136 à 144 5 po OC 2330951 5,35 à 5,67
( 136 à 144 )
|
8,07 ( 205 ) |
M12x60 |
1,57 ( 40 ) |
7,40 à 9,57 ( 188 à 243 ) |
12,28 à 14,43 ( 312 à 366,5 ) |
5 ( 127,0 ) |
5,42 ( 2,46 ) |
1 |
||||
MP-PS M1-1 152 à 162 OC |
2330952 |
5,98 à 6,38 ( 152 à 162 ) |
8,90 ( 226 ) |
M12x70 |
1,57 ( 40 ) |
7,76 à 9,92 ( 197 à 252 ) |
12,91 à 15,08 ( 328 à 383 ) |
– |
5,62 ( 2,55 ) |
1 |
||
|
MP-PS M1-1 163 à 173 6 po OC 2330953 6,42 à 6,81
( 163 à 173 )
|
9.25 ( 235 ) |
M12x70 |
1,57 ( 40 ) |
7,97 à 10,14 ( 202,5 à 257,5 )
13,27 à 15,45 ( 337 à 392,5 )
|
6 ( 152,4 ) |
5.75 ( 2,61 ) |
1 |
|||||
