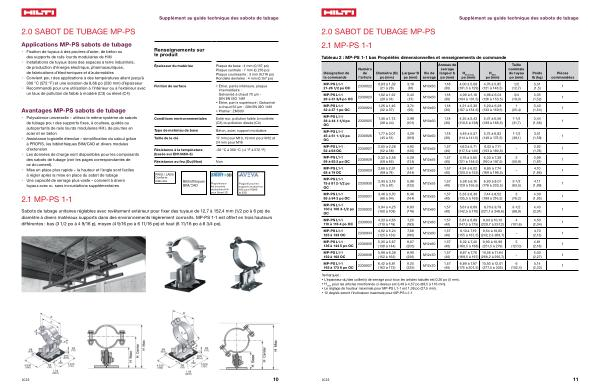

Désignation de la commande |
Numéro de l ’ article |
Diamètre ( D ) po ( mm ) |
Largeur B po ( mm ) |
Vis de serrage
Anneau de serrage largeur b po ( mm )
|
H Entraxes po ( mm ) |
H Max po ( mm ) |
Taille nominale du tuyau po ( mm ) |
Poids lb ( kg ) |
Pièces commandées |
||
MP-PS L1-1 21-26 1 / 2 po OC |
2330922 |
0,83 à 1,02 ( 21 à 26 ) |
3,19 ( 81 ) |
M10x50 |
1,18 ( 30 ) |
4,00 à 5,08 ( 101,5 à 129 ) |
4,76 à 5,85 ( 121 à 148,5 ) |
1 / 2 ( 12,7 ) |
3,31 ( 1,5 ) |
1 |
|
MP-PS L1-1 26 à 31 3 / 4 po OC |
2330923 |
1,02 à 1,22 ( 26 à 31 ) |
3,43 ( 87 ) |
M10x50 |
1,18 ( 30 ) |
4,09 à 5,18 ( 104 à 131,5 ) |
4,96 à 6,04 ( 126 à 153,5 ) |
3 / 4 ( 19,0 ) |
3,35 ( 1,52 ) |
1 |
|
MP-PS L1-1 32 à 37 1 po OC |
2330924 |
1,26 à 1,46 ( 32 à 37 ) |
3,74 ( 95 ) |
M10x50 |
1,18 ( 30 ) |
4,21 à 5,30 ( 107 à 134,5 ) |
5,20 à 6,28 ( 132 à 159,5 ) |
1 ( 25,4 ) |
3,40 ( 1,54 ) |
1 |
|
MP-PS L1-1 38 à 44 1-1 / 4 po OC |
2330925 |
1,50 à 1,73 ( 38 à 44 ) |
3,98 ( 101 ) |
M10x50 |
1,18 ( 30 ) |
4,35 à 5,43 ( 110,5 à 138 ) |
5,47 à 6,56 ( 139 à 166,5 ) |
1-1 / 4 ( 31,7 ) |
3,44 ( 1,56 ) |
1 |
|
MP-PS L1-1 45 à 51 1-1 / 2 po OC |
2330926 |
1,77 à 2,01 ( 45 à 51 ) |
4,29 ( 109 ) |
M10x50 |
1,18 ( 30 ) |
4,49 à 5,57 ( 114 à 141,5 ) |
5,75 à 6,83 ( 146 à 173,5 ) |
1-1 / 2 ( 38,1 ) |
3,51 ( 1,59 ) |
1 |
|
MP-PS L1-1 52 à 58 OC |
2330927 |
2,05 à 2,28 ( 52 à 58 ) |
4,92 ( 125 ) |
M12x55 |
1,57 ( 40 ) |
4,63 à 5,71 ( 117,5 à 145 ) |
6,02 à 7,11 ( 153 à 180,5 ) |
– |
3,92 ( 1,78 ) |
1 |
|
MP-PS L1-1 59 à 65 2 po OC |
2330928 |
2,32 à 2,56 ( 59 à 65 ) |
5,28 ( 134 ) |
M12x55 |
1,57 ( 40 ) |
4,76 à 5,85 ( 121 à 148,5 ) |
6,30 à 7,38 ( 160 à 187,5 ) |
2 ( 50,8 ) |
3,99 ( 1,81 ) |
1 |
|
MP-PS L1-1 68 à 74 OC |
2330929 |
2,68 à 2,91 ( 68 à 74 ) |
5,67 ( 144 ) |
M12x55 |
1,57 ( 40 ) |
4,94 à 6,02 ( 125,5 à 153 ) |
6,65 à 7,74 ( 169 à 196,5 ) |
– |
4,10 ( 1,86 ) |
1 |
|
MP-PS L1-1 75 à 81 2-1 / 2 po OC |
2330930 |
2,95 à 3,19 ( 75 à 81 ) |
5,98 ( 152 ) |
M12x55 |
1,57 ( 40 ) |
5,08 à 6,16 ( 129 à 156,5 ) |
6,93 à 8,01 ( 176 à 203,5 ) |
2-1 / 2 ( 63,5 ) |
4.17 ( 1,89 ) |
1 |
|
MP-PS L1-1 88 à 94 3 po OC |
2330931 |
3,46 à 3,70 ( 88 à 94 ) |
6,46 ( 164 ) |
M12x55 |
1,57 ( 40 ) |
5,33 à 6,38 ( 135,5 à 163 ) |
7,44 à 8,52 ( 189 à 216,5 ) |
3 ( 76,2 ) |
4.30 ( 1,95 ) |
1 |
|
MP-PS L1-1 100 à 108 3-1 / 2 po OC |
2330932 |
3,94 à 4,25 ( 100 à 108 ) |
6,93 ( 176 ) |
M12x60 |
1,57 ( 40 ) |
5,61 à 6,69 ( 142,5 à 170 )
8,70 à 9,79 ( 221,1 à 248,6 )
|
3-1 / 2 ( 88,9 ) |
4,43 ( 2,01 ) |
1 |
||
|
MP-PS L1-1 110 à 118 4 po OC 2330933 4,33 à 4,65
( 110 à 118 )
|
7,20 ( 183 ) |
M12x60 |
1,57 ( 40 ) |
5,81 à 6,89 ( 147,5 à 175 )
9,04 à 10,13 ( 229,7 à 257,2 )
|
4 ( 101,6 ) |
4,50 ( 2,04 ) |
1 |
||||
MP-PS L1-1 125 à 133 OC |
2330934 |
4,92 à 5,24 ( 125 à 133 ) |
7,68 ( 195 ) |
M12x60 |
1,57 ( 40 ) |
6,10 à 7,19 ( 155 à 182,5 )
9,54 à 10,62 ( 242,2 à 269,7 )
|
– |
4,70 ( 2,13 ) |
1 |
||
|
MP-PS L1-1 136 à 144 5 po OC 2330935 5,35 à 5,67
( 136 à 144 )
|
8,07 ( 205 ) |
M12x60 |
1,57 ( 40 ) |
6,32 à 7,40 ( 160,5 à 188 ) |
9,90 à 10,98 ( 251,5 à 279 ) |
5 ( 127,0 ) |
4.81 ( 2,18 ) |
1 |
|||
MP-PS L1-1 152 à 162 OC |
2330936 |
5,98 à 6,38 ( 152 à 162 ) |
8,90 ( 226 ) |
M12x70 |
1,57 ( 40 ) |
6,67 à 7,76 ( 169,5 à 197 )
10,56 à 11,64 ( 268,2 à 295,7 )
|
– |
5,00 ( 2,27 ) |
1 |
||
|
MP-PS L1-1 163 à 173 6 po OC 2330937 6,42 à 6,81
( 163 à 173 )
|
9.25 ( 235 ) |
M12x70 |
1,57 ( 40 ) |
6,89 à 7,97 ( 175 à 202,5 ) |
10,93 à 12,01 ( 277,5 à 305 ) |
6 ( 152,4 ) |
5,14 ( 2,33 ) |
1 |
|||
