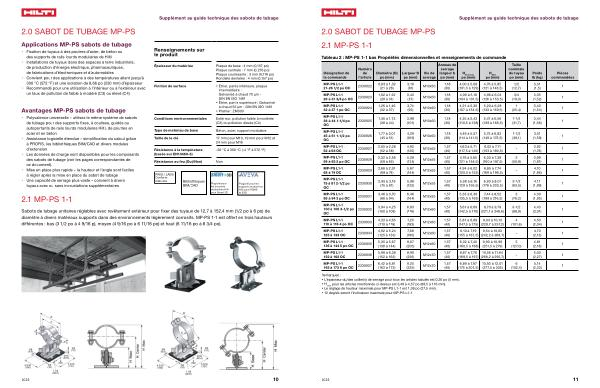

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS
Applications MP-PS sabots de tubage
• Fixation de tuyaux à des poutres d ’ acier , de béton ou des supports de rails lourds modulaires de Hilti
• Installations de tuyaux dans des espaces à terre industriels , de production d ’ énergie électrique , pharmaceutiques , de fabrications d ’ électroniques et d ’ automobiles
• Convient pour des applications à des températures allant jusqu ’ à 300 ° C ( 572 ° F ) et une isolation de 8,66 po ( 220 mm ) d ’ épaisseur
• Recommandé pour une utilisation à l ’ intérieur ou à l ’ extérieur avec un taux de pollution de faible à modéré ( C3 ) ou élevé ( C4 )
Avantages MP-PS sabots de tubage
• Polyvalence universelle – utilisez le même système de sabots de tubage pour des supports fixes , à coulisse , guidés ou autoportants de rails lourds modulaires Hilti , de poutres en acier et en béton
• Assistance logicielle étendue – simplification du calcul grâce à PROFIS , les bibliothèques BIM / CAD et divers modules d ’ extension
• Les données de charge sont disponibles pour les composants des sabots de tubage ( voir les pages correspondantes de ce document ).
• Mise en place plus rapide – la hauteur et l ’ angle sont faciles à régler après la mise en place du sabot de tubage
• Une capacité de serrage plus vaste – convient à divers tuyaux avec ou sans incrustations supplémentaires
2.1 MP-PS 1-1
Renseignements sur le produit
Épaisseur du matériau Plaque de base : 4 mm ( 0,157 po ) Plaque centrale : 7 mm ( 0,276 po ) Plaque coulissante : 3 mm ( 0,118 po ) Rondelle dentelée : 4 mm ( 0,157 po )
Finition de surface
Conditions environnementales
Type de matériau de base Taille de la clé
Résistance à la température ( basée sur EN13480-3 )
Résistance au feu ( Oui / Non )
������������ �������
����������
Bibliothèques BIM / CAD
• Étrier , partie inférieure , plaque intermédiaire : Galvanisé à chaud 70 μm - DIN EN ISO 1461
• Étrier , partie supérieure : Galvanisé à chaud 55 μm - DIN EN ISO 1461
• Platine : ZM300
Extérieur , pollution faible à modérée ( C3 ) ou pollution élevée ( C4 )
Béton , acier , support modulaire
17 mm pour M10 , 19 mm pour M12 et 24 mm pour M16
-20 ° C à 300 ° C ( -4 ° F à 572 ° F )
Non
Plugiciel pour les supports modulaires Hilti pour Smart 3D
Plugiciel pour les supports modulaires Hilti pour PDMS et E3D
Sabots de tubage unitaires réglables avec revêtement extérieur pour fixer des tuyaux de 12,7 à 152,4 mm ( 1 / 2 po à 6 po ) de diamètre à divers matériaux supports dans des environnements légèrement corrosifs . MP-PS 1-1 est offert en trois hauteurs différentes : bas ( 3 1 / 2 po à 4 9 / 16 p ), moyen ( 4 9 / 16 po à 6 11 / 16 po ) et haut ( 6 11 / 16 po à 8 3 / 4 po ).
