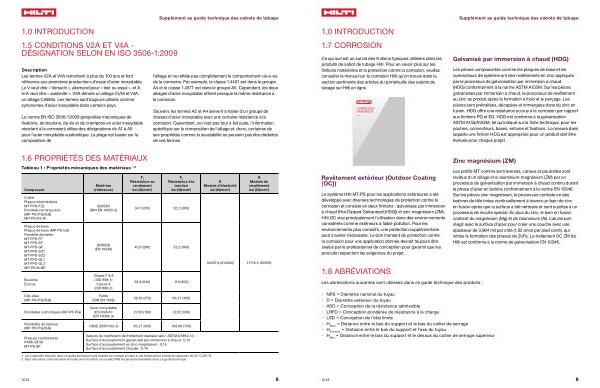

Supplément au guide technique des sabots de tubage
1.0 INTRODUCTION 1.7 CORROSION
Ce qui suit est un survol des finitions typiques utilisées dans les produits de sabot de tubage Hilti . Pour en savoir plus sur les finitions matérielles et la protection contre la corrosion , veuillez consulter le manuel sur la corrosion Hilti qu ’ on trouve dans la section pertinente des articles du portefeuille des sabots de tubage sur Hilti en ligne .
CORROSION HANDBOOK
12 / 2021
Galvanisé par immersion à chaud ( HDG )
Les pièces composantes comme les plaques de base et les connecteurs de système ont des revêtements en zinc appliqués par le processus de galvanisation par immersion à chaud ( HDG ) conformément à la norme ASTM A153M . Sur les pièces galvanisées par immersion à chaud , le processus de revêtement au zinc se produit après la formation à froid et le perçage . Les pièces sont prétraitées , décapées et immergées dans du zinc en fusion . HDG offre une résistance accrue à la corrosion par rapport aux finitions PG et EG . HDG est conforme à la galvanisation ASTM A153 / A153M , tel qu ’ indiqué sur la fiche technique , pour les poutres , connecteurs , bases , entures et fixations . La mesure dans laquelle une finition HDG est appropriée pour un produit doit être évaluée pour chaque projet .
Zinc magnésium ( ZM )
Revêtement extérieur ( Outdoor Coating [ OC ])
Le système Hilti MT-PS pour les applications extérieures a été développé avec diverses technologies de protection contre la corrosion et consiste en deux finitions : galvanisée par immersion à chaud ( Hot-Dipped Galvanized [ HDG ]) et zinc magnésium ( ZM ). Hilti OC vise principalement l ’ utilisation dans des environnements considérés comme extérieurs à faible pollution . Pour les environnements plus corrosifs , une protection supplémentaire peut s ’ avérer nécessaire . Le bon montant de protection contre la corrosion pour une application donnée devrait toujours être évalué par le professionnel de conception pour garantir que les produits respectent les exigences du projet .
Les profils MT comme les traverses , canaux et poutrelles sont revêtus d ’ un alliage zinc-aluminium-magnésium ( ZM ) par un processus de galvanisation par immersion à chaud continu durant la phase d ’ acier en bobine conformément à la norme EN 10346 . Sur les pièces zinc magnésium , le processus consiste en des bobines de tôle tirées continuellement à travers un bain de zinc en fusion après que la surface a été nettoyée et sont sujettes à un processus de recuite spécial . En plus du zinc , le bain en fusion contient du magnésium ( Mg ) et de l ’ aluminium ( Al ). L ’ aluminium réagit avec la surface d ’ acier pour créer une couche avec une épaisseur de 0,984 mil par côté ( 1,02 once par pied carré ), qui inhibe la formation des phases de ZnFe . Le traitement OC ZM de Hilti est conforme à la norme de galvanisation EN 10346 .
1.8 ABRÉVIATIONS
Les abréviations suivantes sont utilisées dans ce guide technique des produits :
• NPS = Diamètre nominal du tuyau
• D = Diamètre extérieur du tuyau
• ASD = Conception de la résistance admissible
• LRFD = Conception pondérée de résistance à la charge
• LSD = Conception de l ’ état limite
• H Base
= Distance entre le bas du support et le bas du collier de serrage
• H Entraxes = Distance entre le bas du support et l ’ axe du tuyau
• H Max = Distance entre le bas du support et le dessus du collier de serrage supérieur
