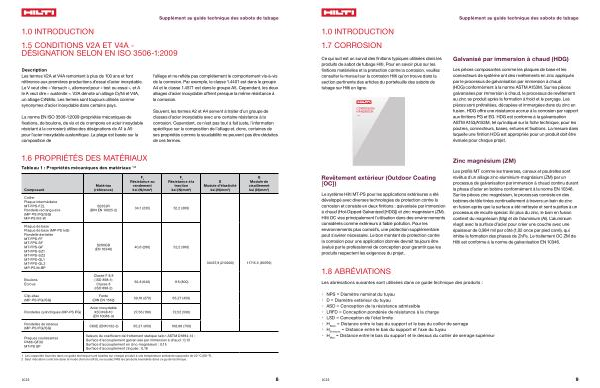

1.0 INTRODUCTION
1.5 CONDITIONS V2A ET V4A - DÉSIGNATION SELON EN ISO 3506-1:2009
Supplément au guide technique des sabots de tubage
Description Les termes V2A et V4A remontent à plus de 100 ans et font référence aux premières productions d ’ essai d ’ acier inoxydable . Le V veut dire « Versuch », allemand pour « test ou essai », et A le A veut dire « austenite ». V2A dénote un alliage Cr / Ni et V4A , un alliage CrNiMo . Les termes sont toujours utilisés comme synonymes d ’ acier inoxydable dans certains pays .
La norme EN ISO 3506-1:2009 ( propriétés mécaniques de fixations , de boulons , de vis et de crampons en acier inxoydable résistant à la corrosion ) utilise des désignations de A1 à A5 pour l ’ acier inoxydable austenitique . La plage est basée sur la composition de l ’ alliage et ne reflète pas complètement le comportement vis-à-vis de la corrosion . Par exemple , le classe 1.4401 est dans le groupe A4 et le classe 1.4571 est dans le groupe A5 . Cependant , les deux alliages d ’ acier inoxydable offrent presque la même résistance à la corrosion .
Souvent , les termes A2 et A4 servent à traiter d ’ un groupe de classes d ’ acier inoxydable avec une certaine résistance à la corrosion . Cependant , ce n ’ est pas tout à fait juste , l ’ information spécifique sur la composition de l ’ alliage et , donc , certaines de ses propriétés comme la soudabilité ne peuvent pas être déduites de ces termes .
1.6 PROPRIÉTÉS DES MATÉRIAUX
Tableau 1 : Propriétés mécaniques des matériaux 1 , 2
Composant |
Matériau ( référence ) |
F y Résistance au rendement ksi ( N / mm 2 ) |
F u Résistance à la traction ksi ( N / mm 2 ) |
E Module d ’ élasticité ksi ( N / mm 2 ) |
G Module de cisaillement ksi ( N / mm 2 ) |
Collier Plaque intermédiaire MT-FPS-FZL Rondelle rectangulaire ( MP-PS IFG / ISG ) MP-PS M2-W |
S235JR ( DIN EN 10025-2 ) |
34,1 ( 235 ) 52,2 ( 360 ) |
|
Plaque de base Plaque de base ( MP-PS IxG ) Rondelle dentelée MT-FPS-FF MT-FPS-SF MT-FPS-GF MT-FPS-SZ1 MT-FPS-SZ2 MT-FPS-GL1 MT-FPS-GL2 MP-PS M-BP |
S280GD ( EN 10346 ) |
40,6 ( 280 ) 52,2 ( 360 ) |
30457,9 ( 210000 ) 11715.5 ( 80769 ) |
Boulons Écrous |
Classe F 8,8 ( ISO 898-1 ) Classe 8 ( ISO 898-2 ) |
92,8 ( 640 ) 116 ( 800 ) |
|
Clip-étau ( MP-PS IFG / ISG ) |
Fonte ( DIN EN 1562 ) |
39,16 ( 270 ) 65,27 ( 450 ) |
|
Rondelles cylindriques ( MP-PS IFG ) |
Acier inoxydable X5CrNi8-10 ( EN 10088-3 ) |
27,56 ( 190 ) 72,52 ( 500 ) |
|
Rondelles de retenue ( MP-PS IFG / ISG )
Plaques coulissantes PA66-GF30 MT-PS SP
C60E ( EN10132-3 ) 65,27 ( 450 ) 108,88 ( 750 )
Valeurs du coefficient de frottement statique selon ASTM D1894-14 : Surface d ’ accouplement galvanisée par immersion à chaud : 0,13 Surface d ’ accouplement en zinc-magnésium : 0,15 Surface d ’ accouplement zinguée : 0,18
1 Les capacités fournies dans ce guide technique sont basées sur chaque produit à une température ambiante supposée de 20 ° C ( 68 ° F ). 2 Sauf indication contraire dans le mode d ’ emploi ( IFU ), ne soudez PAS les produits énumérés dans ce guide technique .
2023
8
