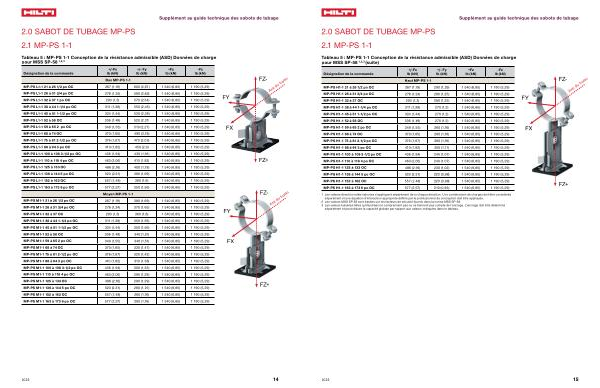

Supplément au guide technique des sabots de tubage
2.0 SABOT DE TUBAGE MP-PS 2.1 MP-PS 1-1
Tableau 5 : MP-PS 1-1 Conception de la résistance admissible ( ASD ) Données de charge pour MSS SP-58 1 , 2 , 3
Désignation de la commande
+/ -Fx lb ( kN )
Bas MP-PS 1-1
+/ - Fy lb ( kN )
+ Fz lb ( kN )
-Fz lb ( kN )
MP-PS L1-1 21 à 26 1 / 2 po OC 267 ( 1,19 ) 600 ( 2,67 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 26 à 31 3 / 4 po OC 278 ( 1,24 ) 590 ( 2,62 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 32 à 37 1 po OC 293 ( 1,3 ) 570 ( 2,54 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 38 à 44 1-1 / 4 po OC 311 ( 1,38 ) 550 ( 2,45 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 45 à 51 1-1 / 2 po OC 324 ( 1,44 ) 530 ( 2,36 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 52 à 58 OC 336 ( 1,49 ) 520 ( 2.31 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 59 à 65 2 po OC 349 ( 1,55 ) 510 ( 2,27 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 68 à 74 OC 370 ( 1,65 ) 490 ( 2,18 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 75 à 81 2-1 / 2 po OC 376 ( 1,67 ) 470 ( 2,09 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 88 à 94 3 po OC 410 ( 1,82 ) 450 ( 2,0 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 100 à 108 3-1 / 2 po OC 436 ( 1,94 ) 430 ( 1,91 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 110 à 118 4 po OC 463 ( 2,06 ) 410 ( 1,82 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 125 à 133 OC 486 ( 2,16 ) 400 ( 1,78 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 136 à 144 5 po OC 520 ( 2.31 ) 380 ( 1,69 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 152 à 162 OC 557 ( 2,48 ) 360 ( 1,6 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS L1-1 163 à 173 6 po OC 577 ( 2,57 ) 350 ( 1,56 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) Moyen MP-PS 1-1 MP-PS M1-1 21 à 26 1 / 2 po OC 267 ( 1,19 ) 380 ( 1,69 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 26 à 31 3 / 4 po OC 278 ( 1,24 ) 370 ( 1,65 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 32 à 37 OC 293 ( 1,3 ) 360 ( 1,6 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 38 à 44 1-1 / 4 po OC 311 ( 1,38 ) 350 ( 1,56 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 45 à 51 1-1 / 2 po OC 324 ( 1,44 ) 350 ( 1,56 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 52 à 58 OC 336 ( 1,49 ) 340 ( 1,51 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 59 à 65 2 po OC 349 ( 1,55 ) 340 ( 1,51 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 68 à 74 OC 370 ( 1,65 ) 330 ( 1,47 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 75 à 81 2-1 / 2 po OC 376 ( 1,67 ) 320 ( 1,42 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 88 à 94 3 po OC 410 ( 1,82 ) 310 ( 1,38 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 100 à 108 3-1 / 2 po OC 436 ( 1,94 ) 300 ( 1,33 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 110 à 118 4 po OC 463 ( 2,06 ) 290 ( 1,29 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 125 à 133 OC 486 ( 2,16 ) 290 ( 1,29 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 136 à 144 5 po OC 520 ( 2.31 ) 280 ( 1,25 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 152 à 162 OC 557 ( 2,48 ) 260 ( 1,16 ) 1 540 ( 6,85 ) 1 190 ( 5,29 ) MP-PS M1-1 163 à 173 6 po OC 577 ( 2,57 ) 260 ( 1,16 ) 1 540 ( 6,85 ) 1 190 ( 5,29 )
FY
FX
FY
FX
FZ-
FZ +
FZ-
FZ +
Axe du tuyau
Axe du tuyau
2023
14
