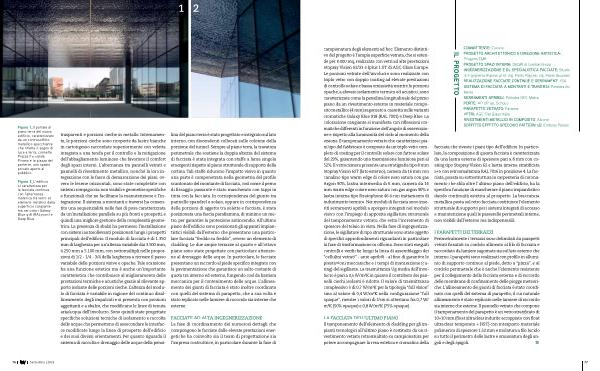

campionatura degli elementi ad hoc. Elemento distintivo del progetto è l’ ampia superficie vetrata, che si estende per 8.000 mq, realizzata con vetri ad alte prestazioni Stopray Vision 62 / 33 e Iplus 1.0T di AGC Glass Europe. Le porzioni vetrate dell’ involucro sono realizzate con triplo vetro con doppio coating ad elevate prestazioni di controllo solare e bassa emissività mentre le porzioni opache, a elevato isolamento termico ed acustico, sono caratterizzate come la pensilina longitudinale del primo piano da un rivestimento esterno in materiale composito metallico( 4 mm) sagomato a cassetta nelle varianti cromatiche Galaxy Blue 918( RAL 7001) e Deep Blue. La colorazione cangiante si manifesta con riflessioni cromatiche differenti in funzione dell’ angolo di osservazione e rispetto alla luminosità del cielo al momento della visione. Il tamponamento vetrato che caratterizza i piani tipo del fabbricato è composto da un triplo vetro completo di coating per il controllo solare con fattore solare del 29 %, garantendo una trasmissione luminosa pari al 52 %. Il vetrocamera presenta una stratigrafia tipo 8 mm Stopray Vision 62T( lato esterno), camera da 16 mm con canalino tipo warm edge di colore nero satura con gas Argon 90 %, lastra intermedia di 6 mm, camera da 16 mm warm edge colore nero satura con gas argon 90 % e lastra interna tipo Stratophone 46.4 con trattamento di indurimento termico. Nei moduli di facciata sono inseriti serramenti apribili a sporgere integrati nel modulo visivo con l’ impiego di apposita sigillatura strutturale del tamponamento vetrato, che evita l’ incremento di spessore del telaio in vista. Nella fase di ingegnerizzazione, le sigillature di tipo strutturale sono state oggetto di specifici approfondimenti riguardanti in particolare la fase di trasformazione in officina. Sono stati eseguiti controlli e verifiche lungo la linea di assemblaggio dei“ cellulini vetrati”- ante apribili- al fine di garantire le prestazioni meccaniche e i tempi di maturazione( curing) del sigillante. La trasmittanza Ug media dell’ involucro è pari a 0,5 W / m ² K in quanto il contributo dei pannelli ciechi isolanti è ridotto. Il valore di trasmittanza complessivo è di 0,7 W / m ² K per la tipologia“ full vision” sino al valore di 0,4 W / m ² K nella configurazione“ full opaque”, mentre i valori di Ucw si attestano fra 0,7 W / m ² K( 50 % opaque) e 0,8 W / m ² K( 75 % opaque).
LA FACCIATA DELL’ ULTIMO PIANO Il tamponamento dell’ elemento di cladding per gli impianti tecnologici all’ ultimo piano è costituito da un rivestimento vetrato retrosmaltato su campionatura per potere accompagnare la resa estetica e cromatica della
IL PROGETTO
COMMITTENTE: Covivio PROGETTO ARCHITETTONICO E DIREZIONE ARTISTICA: Progetto CMR PROGETTO SPAZI INTERNI: DEGW di Lombardini22 INGEGNERIZZAZIONE E DL SPECIALISTICA FACCIATE: Studio di Ingegneria Rigone, prof. ing. Paolo Rigone, ing. Paolo Giussani REALIZZAZIONE FACCIATE CONTINUE E SERRAMENTI: ISA SISTEMA DI FACCIATA A MONTANTI E TRAVERSI: Poliedra 60, Metra SERRAMENTI APRIBILI: Poliedra SKY, Metra PORTE: AD UP 90, Schüco PARAPETTO VETRATO: Faraone VETRI: AGC Flat Glass Italia RIVESTIMENTI METALLICI IN COMPOSITO: Albond SOFFITTO EFFETTO SPECCHIO PATTERN 3D: Emboss Panels
facciata che riveste i piani tipo dell’ edificio. In particolare, la composizione di questa facciata è caratterizzata da una lastra esterna di spessore pari a 8 mm con coating tipo Stopray Vision 62 e lastra interna stratificata 5 + 5 con retrosmaltatura RAL 7016 in posizione 4. La facciata, posata su sottostruttura in carpenteria di coronamento che sfila oltre l’ ultimo piano dell’ edificio, ha la specifica funzione di mascherare il piano impiantistico dando continuità estetica al prospetto. La braccatura metallica posta sul retro facciata costituisce l’ elemento strutturale di supporto per i sistemi integrati di accesso e manutenzione quali le passerelle perimetrali interne, non visibili dall’ esterno ma indispensabili.
I PARAPETTI DEI TERRAZZI Perimetralmente i terrazzi sono delimitati da parapetti vetrati fissatati su cordolo allineato al filo di facciata e raccordato da lamiere sagomate sia sul lato esterno che interno. I parapetti sono realizzati con profilo in alluminio di supporto continuo al piede, detto a“ pinza”, e al cordolo perimetrale che è anche l’ elemento resistente per il collegamento della facciata esterna e di raccordo delle membrane di confinamento delle piogge meteoriche. L’ allineamento dei giunti di facciata è stato coordinato con quelli del sistema di parapetto, il cui naturale allineamento è stato replicato nelle lamiere di raccordo sia interne che esterne. Il pannello vetrato che compone il tamponamento del parapetto è un vetro stratificato di 10 + 10 mm( float ultraclear indurito accoppiato con float ultraclear temperato + HST) con interposto materiale polimerico di spessore 1,52 mm e molatura a filo lucido su tutto il perimetro delle lastre e smussatura degli angoli e degli spigoli.
