Technologie de la fixation
Ancrage — Principes et conception-calcul 3.1

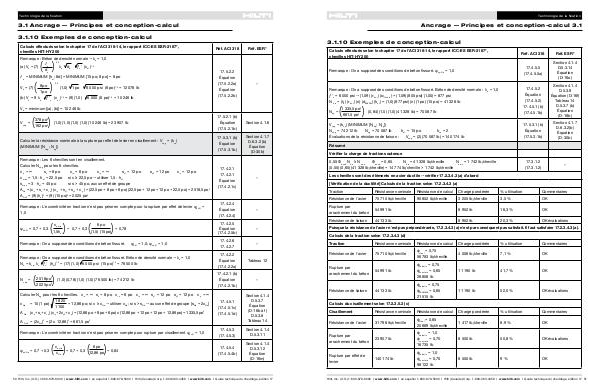

3.1.10 Exemples de conception-calcul
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-3187*,
chevilles HIT-HY 200
Réf. ACI 318 Réf. ESR*
17.4.5.5
(17.4.5.5a) Section 4.1.4
D.5.3.14
Équation
(D-16o)
17.4.5.2
Équation
(17.4.5.2)
17.4.5.1 (b)
(17.4.5.1b) Section 4.1.4
D.5.3.9
Équation (D-16f)
Tableau 14
D.5.3.7 (b)
Équation
(D-16b)
17.5.3.1 (b)
Équation
(17.5.3.1b) Section 4.1.7
D.6.3.2(b)
Équation
(D-30b)
17.3.1.2
(17.3.1.2) –
Remarque : On a supposé des conditions de béton fissuré. ψ cp,Na = 1,0
Remarque : On a supposé des conditions de béton fissuré. Béton de densité normale : λ a = 1,0
ƒ' c = 6 000 psi → (1,09) (τ k,cr ) (α N,seis ) = (1,09) (805 psi) (1,00) = 877 psi
N ba = (λ a ) (τ k,cr ) (л) (d anchor ) (h ef ) = (1,0) (877 psi) (л) (1 po) (15 po) = 41 328 lb
N ag =
(
1 335,5 po 2
661,5 po 2
)
(0,84) (1,0) (1,0) (41 328 lb) = 70 087 lb
V cpg = (k cp ) (MINIMUM [N cbg ; N ag ])
N cbg = 74 212 lb
N ag = 70 087 lb
h ef = 15 po
k cp = 2
Évaluations de la résistance de liaison :
V cpg = (2) (70 087 lb) = 140 174 lb
Résumé
Vérifier la charge de traction soutenue
0,55 Ф bond N ba ≥ N ua,s
Ф bond = 0,65
N ba = 41 328 lb/cheville
N ua,s = 1 742 lb/cheville
(0,55) (0,65) (41 328 lb/cheville) = 14 774 lb/cheville > 1 742 lb/cheville
Les chevilles sont des éléments en acier ductile → vérifier 17.2.3.4.3 (a) d'abord
[Vérification de la ductilité] Calculs de la traction selon 17.2.3.4.3 (a)
Traction Résistance nominale Résistance de calcul Charge pondérée % utilisation Commentaires
Résistance de l'acier 75 710 lb/cheville 90 852 lb/cheville 3 205 lb/cheville 3,5 % OK
Rupture par
arrachement du béton 54 991 lb 8 952 lb 16,3 % OK
Résistance de liaison 44 133 lb 8 952 lb 20,3 % OK évaluations
Puisque la résistance de l'acier n'est pas prépondérante, 17.2.3.4.3 (a) n'est par conséquent pas satisfait. Il faut satisfaire 17.2.3.4.3 (a).
Calculs de la traction selon 17.2.3.4.3 (d)
Traction Résistance nominale
Résistance de l'acier 75 710 lb/cheville
Rupture par
arrachement du béton 54 991 lb
Résistance de liaison 44 133 lb
Résistance de calcul
Charge pondérée % utilisation Commentaires
4 006 lb/cheville 7,1 % OK
ф seismic = 0,75
ф concrete = 0,65
26 808 lb 11 190 lb 41,7 % OK
ф seismic = 0,75
ф concrete = 0,65
21 515 lb 11 190 lb 52,0 % OK évaluations
ф steel = 0,75
56 783 lb/cheville
Calculs du cisaillement selon 17.2.3.5.3 (c)
Cisaillement Résistance nominale Résistance de calcul Charge pondérée % utilisation Commentaires
Résistance de l'acier 31 798 lb/cheville ф steel = 0,65
20 669 lb/cheville 1 417 lb/cheville 6,9 % OK
Rupture par
arrachement du béton 23 907 lb ф seismic = 1,0
ф concrete = 0,70
16 735 lb 8 500 lb 50,8 % OK évaluations
Rupture par effet de
levier 140 174 lb ф seismic = 1,0
ф concrete = 0,70
98 122 lb 8 500 lb 9 % OK
