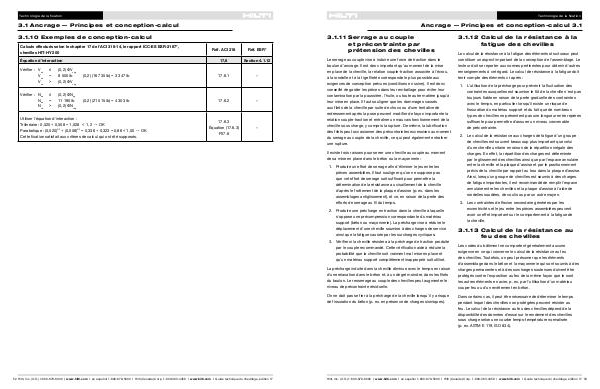

Technologie de la fixation 3.1 Ancrage — Principes et conception-calcul 3.1.10 Exemples de conception-calcul Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-3187*, chevilles HIT-HY 200 Équation d'interaction Réf. ACI 318 Réf. ESR* 17,6 Section 4.1.12 Vérifier : V ua ≤ (0,2) ФV cbg V ua = 8 500 lb V ua > (0,2) ФV cbg (0,2) (16 735 lb) = 3 347 lb 17.6.1 – Vérifier : N ua N ua N ua (0,2) (21 515 lb) = 4 303 lb 17.6.2 – 17.6.3 Équation (17.6.3) R17.6 – ≤ (0,2) ФN ag = 11 190 lb > (0,2) ФN cbg Utiliser l'équation d'interaction : Trilinéaire : 0,520 + 0,508 = 1,028 < 1,2 → OK Parabolique : (0,520) 5/3 + (0,508) 5/3 = 0,336 + 0,323 = 0,66 < 1,00 → OK Cette fixation satisfait aux critères de calcul qui ont été supposés. 52 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
