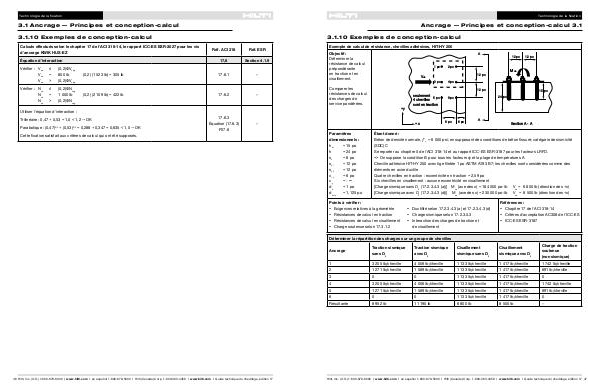

Technologie de la fixation
Ancrage — Principes et conception-calcul 3.1
3.1.10 Exemples de conception-calcul
Exemple de calcul de résistance, chevilles adhésives, HIT-HY 200
Objectif :
Déterminer la
résistance de calcul
prépondérante
en traction et en
cisaillement.
A
1 po
2 po
3 po
12 po
M ua
12 po
V ua
Comparer les
résistances de calcul
des charges de
service pondérées.
12 po
4 po
12 po
+y
seulement 5 po
4 chevilles
sont en traction
+x
Paramètres
dimensionnels :
h ef
= 15 po
h
= 24 po
s x
= 8 po
s y1
= 12 po
s y2
= 12 po
c +x
= 6 po
c -y
= - ∞
d a
= 1 po
d hole = 1,125 po
8 po
15 po
24 po
6 po
6 po
A
Section A - A
Étant donné :
Béton de densité normale, ƒ' c = 6 000 psi; en supposant des conditions de béton fissuré; catégorie de sismicité
(SDC) C
Se reporter au chapitre 5 de l'ACI 318-14 et au rapport ICC-ES ESR-3187 pour les facteurs LRFD.
=> On suppose la condition B pour tous les facteurs ф et la plage de températures A
Cheville adhésive HIT-HY 200 avec tige filetée 1 po ASTM A193 B7; les chevilles sont considérées comme des
éléments en acier ductile
Quatre chevilles en traction : excentricité en traction = 2,59 po
Six chevilles en cisaillement : aucune excentricité en cisaillement
[Charge sismique sans Ω 0 (17.2.3.4.3 (a))] M ua (axe des x) = 184 000 po-lb V ua = 6 800 lb (direction des +x)
[Charge sismique avec Ω 0 (17.2.3.4.3 (d))] M ua (axe des x) = 230 000 po-lb V ua = 8 500 lb (direction des +x)
Points à vérifier :
• Exigences relatives à la géométrie
•
• Résistances de calcul en traction
•
• Résistances de calcul en cisaillement
•
• Charge soutenue selon 17.3.1.2
Ductilité selon 17.2.3.4.3 (a) et 17.2.3.4.3 (d)
Charge sismique selon 17.2.3.5.3
Interaction des charges de traction et
de cisaillement
Références :
• Chapitre 17 de l'ACI 318-14
• Critères d'acceptation AC308 de l'ICC-ES
• ICC-ES ESR-3187
Déterminer la répartition des charges sur un groupe de chevilles
Ancrage Traction sismique
sans Ω 0 Traction sismique
avec Ω 0 Cisaillement
sismique sans Ω 0 Cisaillement
sismique avec Ω 0 Charge de traction
soutenue
(non sismique)
1 3 205 lb/cheville 4 006 lb/cheville 1 133 lb/cheville 1 417 lb/cheville 1 742 lb/cheville
2 1 271 lb/cheville 1 589 lb/cheville 1 133 lb/cheville 1 417 lb/cheville 691 lb/cheville
3 0 0 1 133 lb/cheville 1 417 lb/cheville 0
4 3 205 lb/cheville 4 006 lb/cheville 1 133 lb/cheville 1 417 lb/cheville 1 742 lb/cheville
5 1 271 lb/cheville 1 589 lb/cheville 1 133 lb/cheville 1 417 lb/cheville 691 lb/cheville
6 0 0 1 133 lb/cheville 1 417 lb/cheville 0
Résultante 8 952 lb 11 190 lb 6 800 lb 8 500 lb –
