Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul

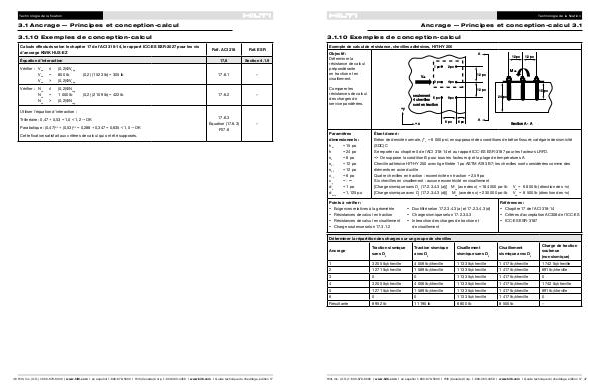

3.1.10 Exemples de conception-calcul
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-3027 pour les vis
d'ancrage KWIK HUS-EZ
Équation d'interaction
Réf. ACI 318 Réf. ESR
17,6 Section 4.1.9
Vérifier : V ua ≤ (0,2)ФV cbg
V ua = 800 lb
V ua > (0,2)ФV cbg (0,2) (1 523 lb) = 305 lb 17.6.1 –
Vérifier : N ua ≤ (0,2)ФN cbg
N ua = 1 000 lb
N ua > (0,2)ФN cbg (0,2) (2 109 lb) = 422 lb 17.6.2 –
17.6.3
Équation (17.6.3)
R17.6 –
Utiliser l'équation d'interaction :
Trilinéaire : 0,47 + 0,53 = 1,0 < 1,2 → OK
Parabolique : (0,47) 5/3 + (0,53) 5/3 = 0,288 + 0,347 = 0,635 < 1,0 → OK
Cette fixation satisfait aux critères de calcul qui ont été supposés.
