Technologie de la fixation
Ancrage — Principes et conception-calcul 3.1

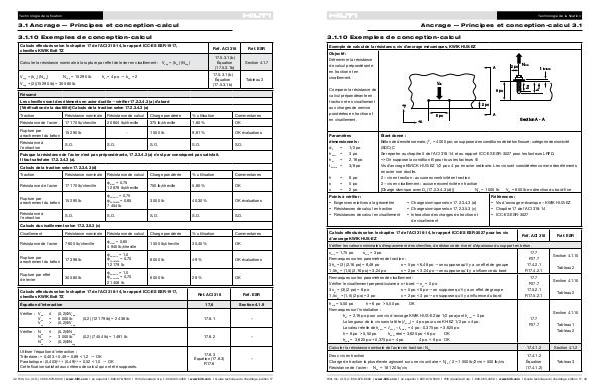

3.1.10 Exemples de conception-calcul
Exemple de calcul de la résistance, vis d'ancrage mécaniques, KWIK HUS-EZ
V ua
Comparer la résistance de
calcul prépondérante en
traction et en cisaillement
aux charges de service
pondérées en traction et
en cisaillement.
Paramètres
dimensionnels :
d 0
= 1/2 po
h nom = 3 po
h ef = 2,16 po
t fixture = 3/8 po
h
s
c
=
=
=
6 po
N ua
t fixture
2 po
A
Objectif :
Déterminer la résistance
de calcul prépondérante
en traction et en
cisaillement.
2 po
+y
5 po
A
+x
Section A - A
Étant donné :
Béton de densité normale, ƒ' c = 4 000 psi; on suppose des conditions de béton fissuré; catégorie de sismicité
(SDC) C
Se reporter au chapitre 5 de l'ACI 318-14 et au rapport ICC-ES ESR-3027 pour les facteurs LRFD.
=> On suppose la condition B pour tous les facteurs Ф
Vis d'ancrage KWICK HUS-EZ 1/2 po x 4 po en acier ordinaire. Les vis sont considérées comme des éléments
en acier non ductile.
2 – vis en traction : aucune excentricité en traction
2 – vis en cisaillement : aucune excentricité en traction
[Charge sismique avec Ω 0 (17.2.3.4.3 (d))]
N ua = 1 000 lb V ua = 800 lb en direction du bord fixe
6 po
5 po
2 po
Points à vérifier :
• Exigences relatives à la géométrie
• Charge sismique selon 17.2.3.4.3 (d)
• Résistances de calcul en traction
• Charge sismique selon 17.2.3.5.3 (c)
• Résistances de calcul en cisaillement • Interaction des charges de traction et
de cisaillement
Références :
• Vis d'ancrage mécanique – KWIK HUS-EZ
• Chapitre 17 de l'ACI 318-14
• ICC-ES ESR-3027
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-3027 pour les vis
d'ancrage KWIK HUS-EZ
Réf. ACI 318
Réf. ESR
Vérifier les valeurs minimales d'espacement des chevilles, de distance de rive et d'épaisseur du support en béton.
c min = 1,75 po
s min = 3 po
Remarques sur les paramètres de traction :
s = 5 po < 6,48 po → on suppose qu'il y a un effet de groupe
3h ef = (3) (2,16 po) = 6,48 po
1,5h ef = (1,5) (2,16 po) = 3,24 po
c = 2 po < 3,24 po → on suppose qu'il y a influence du bord 17.7
R17.7
17.4.2.1
R17.4.2.1
Remarques sur les paramètres de cisaillement :
Vérifier le cisaillement perpendiculaire à x+ bord → c a1 = 2 po 17.7
R17.7
17.5.2.1
R17.5.2.1
3c a1 = (3) (2 po) = 6 po
1,5c a1 = (1,5) (2 po) = 3 po
s = 5 po < 6 po → on suppose qu'il y a un effet de groupe
c = 2 po < 3 po → on suppose qu'il y a influence du bord
Section 4.1.10
Tableau 2
Section 4.1.10
Tableau 2
h min = 5,50 po
h = 6 po > 5,50 po
OK
Remarques sur l'installation :
h ef = 2,16 po pour une vis d'ancrage KWIK HUS-EZ de 1/2 po ayant h nom = 3 po
La longueur de la vis sans la tête (ℓ anch ) = 4 po pour une KH-EZ 1/2 po x 4 po.
La valeur réelle de h nom = ℓ anch – t fixture = 4 po - 0,375 po = 3,625 po
h = 6 po > 5,50 po
h nom réel = 3,625 po < 6 po
OK
h hole = 3,625 po + 0,375 po = 4 po
4 po < 6 po OK
Section 4.1.10
17.7
R17.7
Tableau 1
Tableau 2
Calculer la résistance nominale de l'acier en traction : N sa 17.4.1.2 Section 4.1.2
Deux vis en traction
Charge de traction la plus élevée agissant sur une vis unitaire = N ua / 2 = 1 000 lb/2 vis = 500 lb/vis 17.4.1.2
Équation
(17.4.1.2) Tableau 3
Résistance de l'acier :
N sa = 18 120 lb/vis
