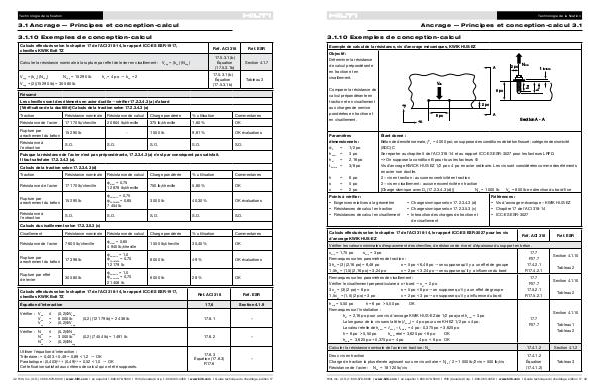

Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul
3.1.10 Exemples de conception-calcul
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-1917,
chevilles KWIK Bolt TZ
Réf. ACI 318 Réf. ESR
17.5.3.1 (b)
Équation
(17.5.3.1b) Section 4.1.7
Calculer la résistance nominale à la rupture par effet de levier en cisaillement : V cbg = (k cp ) (N cbg )
V cpg = (k cp ) (N cbg )
N cbg = 15 290 lb
17.5.3.1 (b)
Équation
(17.5.3.1b)
h ef = 4 po → k cp = 2
V cpg = (2)(15 290 lb) = 30 580 lb
Tableau 3
Résumé
Les chevilles sont des éléments en acier ductile → vérifier 17.2.3.4.3 (a) d'abord
[Vérification de la ductilité] Calculs de la traction selon 17.2.3.4.3 (a)
Traction Résistance nominale Résistance de calcul Charge pondérée % utilisation Commentaires
Résistance de l'acier 17 170 lb/cheville 20 604 lb/cheville 375 lb/cheville 1,80 % OK
Rupture par
arrachement du béton 15 290 lb 1 500 lb 9,81 % OK évaluations
Résistance à
l'extraction S.O. S.O. S.O. S.O.
-
S.O.
Puisque la résistance de l'acier n'est pas prépondérante, 17.2.3.4.3 (a) n'est par conséquent pas satisfait.
Il faut satisfaire 17.2.3.4.3 (a).
Calculs de la traction selon 17.2.3.4.3 (d)
Traction Résistance nominale Résistance de calcul Charge pondérée % utilisation Commentaires
Résistance de l'acier 17 170 lb/cheville ф steel = 0,75
12 878 lb/cheville 750 lb/cheville 5,80 % OK
Rupture par
arrachement du béton 15 290 lb ф seismic = 0,75
ф concrete = 0,65
7 454 lb 3 000 lb 40,30 % OK évaluations
Résistance à
l'extraction S.O. S.O. S.O. S.O. S.O.
Calculs du cisaillement selon 17.2.3.5.3 (c)
Cisaillement Résistance nominale Résistance de calcul Charge pondérée % utilisation Commentaires
Résistance de l'acier 7 600 lb/cheville ф steel = 0,65
4 940 lb/cheville 1 500 lb/cheville 30,40 % OK
Rupture par
arrachement du béton 17 398 lb ф seismic = 1,0
ф concrete = 0,70
12 179 lb 6 000 lb 49 % OK évaluations
Rupture par effet
de levier 30 580 lb ф seismic = 1,0
ф concrete = 0,70
21 408 lb 6 000 lb 28 % OK
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-1917,
chevilles KWIK Bolt TZ
Équation d'interaction
Réf. ACI 318 Réf. ESR
17,6 Section 4.1.9
Vérifier : V ua ≤ (0,2)ФV cbg
V ua = 6 000 lb
V ua > (0,2)ФV cbg (0,2) (12 179 lb) = 2 436 lb 17.6.1 –
Vérifier : N ua
N ua
N ua (0,2) (7 454 lb) = 1 491 lb 17.6.2 –
17.6.3
Équation (17.6.3)
R17.6 –
≤ (0,2)ФN cbg
= 3 000 lb
> (0,2)ФN cbg
Utiliser l'équation d'interaction :
Trilinéaire : = 0,403 + 0,49 = 0,89 < 1,2 → OK
Parabolique : (0,403) 5/3 + (0,49) 5/3 = 0,52 < 1,0 → OK
Cette fixation satisfait aux critères de calcul qui ont été supposés.
