Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul

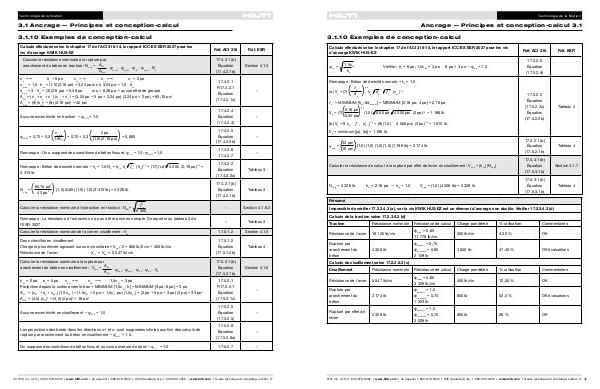

3.1.10 Exemples de conception-calcul
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-3027 pour les
vis d'ancrage KWIK HUS-EZ
Réf. ACI 318 Réf. ESR
17.4.2.1 (b)
Équation
(17.4.2.1b) Section 4.1.3
c +x = ∞
c +y = ∞ c -y = 2 po
c max = 1,5 · h ef = (1,5) (2,16 po) = 3,24 po si c ≥ 3,24 po → 1,5 · h ef
s max = 3 · h ef = (3) (2,6 po) = 6,48 po
si s > 6,48 po → aucun effet de groupe
A Nc = (c -x + s x + c +x ) (c +y + c -y ) = (3,24 po + 5 po + 3,24 po) (3,24 po + 2 po) = 60,15 po 2
A Nc0 = (9) (h ef ) 2 = (9) (2,16 po) 2 = 42 po 2 17.4.2.1
R17.4.2.1
Équation
(17.4.2.1c) –
Aucune excentricité en traction → ψ ec,N = 1,0 17.4.2.4
Équation
(17.4.2.4) –
17.4.2.5
Équation
(17.4.2.5b) –
17.4.2.6
17.4.2.7 –
17.4.2.2
Équation
(17.4.2.2a) Tableau 3
17.4.2.1 (b)
Équation
(17.4.2.1b) Tableau 3
– Section 4.1.8.2
– Tableau 3
17.5.1.2 Section 4.1.5
Deux chevilles en cisaillement
Charge la plus élevée agissant sur une vis unitaire = V ua / 2 = 800 lb/2 vis = 400 lb/vis 17.5.1.2
Équation
(17.5.1.2b) Tableau 4
Calculer la résistance nominale à la rupture par
arrachement du béton en cisaillement : V cbg = A Vc
· ψ ec,V · ψ ed,V · ψ c,V · ψ h,V · V b
A Vco 17.5.2.1 (b)
Équation
(17.5.2.1b) Section 4.1.6
c a1 = 2 po s x = 5 po c a2- = ∞
c a2+ = ∞
1,5c a1 = 3 po
Projection depuis la surface vers le bas = MINIMUM [1,5c a1 ; h] = MINIMUM [3 po; 6 po] = 3 po
A Vc = (c a2- + s x + c a2+ ) (1,5c ca1 ) = (1,5c a1 + 5 po + 1,5c a1 po) (1,5c a1 ) = (3 po + 5 po + 3 po) (3 po) = 33 po 2
A Vc0 = (4,5) (c a1 ) 2 = (4,5) (2 po) 2 = 18 po 2 17.5.2.1
R17.5.2.1
Équation
(17.5.2.1c) –
Aucune excentricité en cisaillement → ψ ec,V = 1,0 17.5.2.5
Équation
(17.5.2.5) –
Les projections des bords dans les directions x+ et x- sont supposées infinies aux fins des calculs de
rupture par arrachement du béton en cisaillement → ψ ed,V = 1,0. 17.5.2.6
Équation
(17.5.2.6a) –
17.5.2.7 –
Calculer la résistance nominale à la rupture par
arrachement du béton en traction : N cbg = A Nc
· ψ ec,N · ψ ed,N · ψ c,N · ψ cp,N · N b
A Nco
c -x = ∞ s x = 5 po
ψ ed,N = 0,70 + 0,3
( )
c a,min
= 0,70 + 0,3
1,5h ef
(
2 po
(1,5) (2,16 po)
)
= 0,885
Remarque : On a supposé des conditions de béton fissuré. ψ c,N = 1,0; ψ cp,N = 1,0
Remarque : Béton de densité normale → λ a = 1,0 N b = k c,cr λ a ƒ c ' (h ef ) 1,5 = (17) (1,0) 4 000 (2,16 po) 1,5 =
3 413 lb
N cbg =
(
60,15 po 2
42 po 2
)
(1,0) (0,85) (1,0) (1,0) (3 413 lb) = 4 326 lb
Calculer la résistance nominale à l'extraction en traction : N eq =
ƒ' c
2 500
Remarque : La résistance à l'extraction n'a pas à être prise en compte. Se reporter au tableau 3 de
l'ESR‑3027.
Calculer la résistance nominale de l'acier en cisaillement : V sa
Résistance de l'acier :
V sa = V eq = 5 547 lb/vis
On suppose des conditions de béton fissuré, aucune armature de bord → ψ c,V = 1,0
