Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul

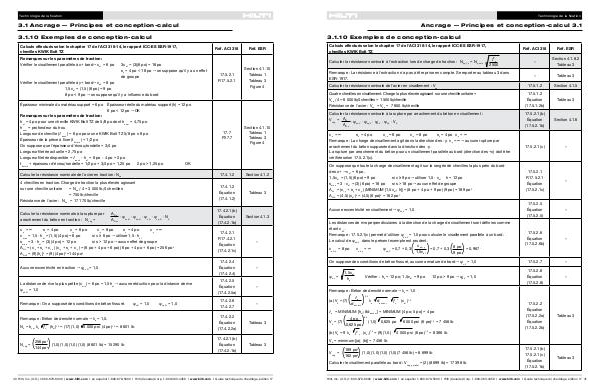

3.1.10 Exemples de conception-calcul
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-1917,
chevilles KWIK Bolt TZ
Réf. ACI 318 Réf. ESR
17.5.2.1
R17.5.2.1 Section 4.1.10
Tableau 1
Tableau 3
Figure 4
17.7
R17.7 Section 4.1.10
Tableau 1
Tableau 3
Figure 4
Calculer la résistance nominale de l'acier en traction : N sa 17.4.1.2 Section 4.1.2
4 chevilles en traction. Charge de traction la plus élevée agissant
sur une cheville unitaire = N ua / 4 = 3 000 lb/4 chevilles
= 750 lb/cheville
Résistance de l'acier : N sa = 17 170 lb/cheville 17.4.1.2
Équation
(17.4.1.2) Tableau 3
17.4.2.1 (b)
Équation
(17.4.2.1b) Section 4.1.3
c -x = ∞ s x = 4 po
c +x = 6 po
c +y = 8 po
s y = 4 po
c -y = ∞
c max = 1,5 · h ef = (1,5) (4 po) = 6 po
si c ≥ 6 po → utiliser 1,5 · h ef
s max = 3 · h ef = (3) (4 po) = 12 po
si s > 12 po → aucun effet de groupe
A Nc = (c -x + s x + c +x ) (c +y + s y + c -y ) = (6 po + 4 po + 6 po) (6 po + 4 po + 6 po) = 256 po 2
A Nc0 = (9) (h ef ) 2 = (9) (4 po) 2 =144 po 2 17.4.2.1
R17.4.2.1
Équation
(17.4.2.1c) –
Aucune excentricité en traction → ψ ec,N = 1,0 17.4.2.4
Équation
(17.4.2.4) –
17.4.2.5
Équation
(17.4.2.5a) –
17.4.2.6
17.4.2.7 –
17.4.2.2
Équation
(17.4.2.2a) Tableau 3
17.4.2.1 (b)
Équation
(17.4.2.1b) Tableau 3
Remarques sur les paramètres de traction :
Vérifier le cisaillement parallèle à x+ bord→ c a1 = 6 po
3c a1 = (3)(6 po) = 18 po
s y = 4 po < 18 po → on suppose qu'il y a un effet
de groupe
Vérifier le cisaillement parallèle à y+ bord→ c a2 = 8 po
1,5c a1 = (1,5) (6 po) = 9 po
8 po < 9 po → on suppose qu'il y a influence du bord
Épaisseur minimale du matériau support = 6 po
paisseur réelle du matériau support (h) = 12 po
É
6 po < 12 po → OK
Remarques sur les paramètres de traction :
h ef = 4 po pour une cheville KWIK Bolt TZ de 5/8 po dont h nom = 4,75 po
h nom = profondeur du trou
Longueur de cheville (ℓ anch ) = 6 po pour une KWIK Bolt TZ 5/8 po x 6 po
Épaisseur de la pièce à fixer (t fixture ) = 1/2 po
On suppose que l'épaisseur d'écrou/rondelle = 3/4 po
Longueur filetée actuelle = 2,75 po
Longueur filetée disponible = ℓ anch - h ef = 6 po - 4 po = 2 po
t fixture + épaisseur d'écrou/rondelle = 1/2 po + 3/4 po = 1,25 po
Calculer la résistance nominale à la rupture par
arrachement du béton en traction : N cbg =
2 po > 1,25 po
OK
A Nc
· ψ ec,N · ψ ed,N · ψ c,N · ψ cp,N · N b
A Nco
La distance de rive la plus petite (c min ) = 6 po = 1,5h ef → aucune réduction pour la distance de rive
ψ ed,N = 1,0
Remarque : On a supposé des conditions de béton fissuré.
ψ c,N = 1,0
Remarque : Béton de densité normale → λ a = 1,0.
N b = k c,cr λ a ƒ c ' (h ef ) 1,5 = (17) (1,0)
N cbg =
(
)
4 000 psi (4 po) 1,5 = 8 601 lb
256 po 2
(1,0) (1,0) (1,0) (1,0) (8 601 lb) = 15 290 lb
144 po 2
ψ cp,N = 1,0
