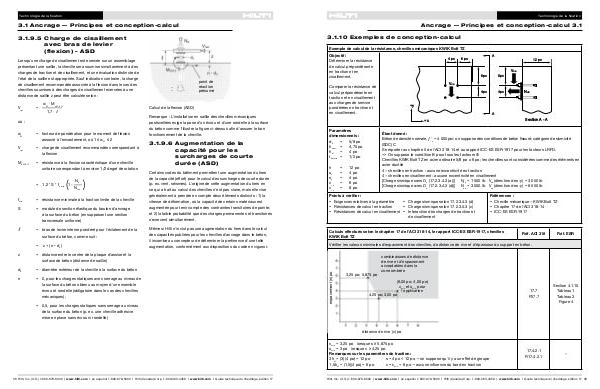

Technologie de la fixation
Ancrage — Principes et conception-calcul 3.1
3.1.10 Exemples de conception-calcul
Exemple de calcul de la résistance, chevilles mécaniques KWIK Bolt TZ
Objectif :
Déterminer la résistance
de calcul prépondérante
en traction et en
cisaillement.
4 po
A
6 po
12 po
V ua
8 po 8 po
4 po 4 po
V ua
Comparer la résistance de
calcul prépondérante en
traction et en cisaillement
aux charges de service
pondérées en traction et
en cisaillement.
+y
A
Section A - A
+x
Paramètres
dimensionnels :
d 0
= 5/8 po
h nom = 4,75 po
h ef = 4 po
t fixture = 1/2 po
h
s x
s y
c +x
c +y
=
=
=
=
=
N ua
Étant donné :
Béton de densité normale, ƒ' c = 4 000 psi; on suppose des conditions de béton fissuré; catégorie de sismicité
(SDC) C
Se reporter au chapitre 5 de l'ACI 318-14 et au rapport ICC-ES ESR-1917 pour les facteurs LRFD.
=> On suppose la condition B pour tous les facteurs Ф
Chevilles KWIK Bolt TZ en acier ordinaire 5/8 po x 6 po; les chevilles sont considérées comme des éléments en
acier ductile
4 – chevilles en traction : aucune excentricité en traction
4 – chevilles en cisaillement : aucune excentricité en cisaillement
[Charge sismique sans Ω o (17.2.3.4.3 (a))] N ua = 1 500 lb V ua (direction des -y) = 3 000 lb
[Charge sismique avec Ω o (17.2.3.4.3 (d))] N ua = 3 000 lb V ua (direction des -y) = 6 000 lb
12 po
4 po
4 po
6 po
8 po
Points à vérifier :
• Exigences relatives à la géométrie
•
• Résistances de calcul en traction
•
• Résistances de calcul en cisaillement •
Charge sismique selon 17.2.3.4.3 (d)
Charge sismique selon 17.2.3.5.3 (c)
Interaction des charges de traction et
de cisaillement
Références :
• Cheville mécanique – KWIK Bolt TZ
• Chapitre 17 de l'ACI 318-14
• ICC-ES ESR-1917
Calculs effectués selon le chapitre 17 de l'ACI 318-14, le rapport ICC-ES ESR-1917, chevilles
KWIK Bolt TZ
Réf. ACI 318
Réf. ESR
Vérifier les valeurs minimales d'espacement des chevilles, de distance de rive et d'épaisseur du support en béton.
3,25 po; 5,875 po
combinaisons de distance
de rive et d'espacement
acceptables dans la
zone ombrée
(6,00 po; 4,00 po)
c min et s min pour
l'application
4,25 po; 3,00 po
17.7
R17.7 Section 4.1.10
Tableau 1
Tableau 3
Figure 4
17.4.2.1
R17.4.2.1 –
distance de rive (c) po
c min = 3,25 po lorsque s ≥ 5,875 po
s min = 3 po lorsque c ≥ 4,25 po
Remarques sur les paramètres de traction :
3h ef = (3) (4 po) = 12 po
s = 4 po < 12 po → on suppose qu'il y a un effet de groupe
1,5h ef = (1,5)(4 po) = 6 po
c = c min = 6 po → aucune influence du bord en traction
