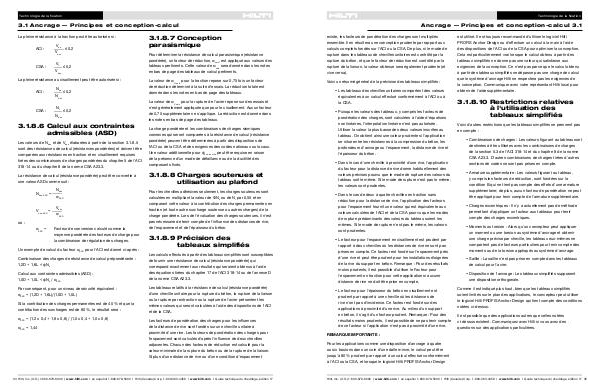

Ancrage — Principes et conception-calcul 3.1
existe, les facteurs de pondération des charges sont multipliés
ensemble. Il en résultera une conception prudente par rapport aux
calculs complets fondés sur l'ACI ou la CSA. De plus, si le mode de
rupture dans les tableaux de chevilles unitaires est contrôlé par la
rupture du béton, et que le facteur de réduction est contrôlé par la
rupture de la liaison, la valeur obtenue sera également prudente (et
vice versa).
Voici un résumé général de la précision des tableaux simplifiés :
• Les tableaux des chevilles unitaires comportent des valeurs
équivalentes à un calcul effectué conformément à l'ACI ou à
la CSA.
• Puisque les valeurs des tableaux, y compris les facteurs de
pondération des charges, sont calculées à l'aide d'équations
non linéaires, l'interpolation linéaire n'est pas autorisée.
Utiliser la valeur la plus basse des deux valeurs inscrites au
tableau. On obtient ainsi une valeur prudente si l'application
se situe entre les résistances à la compression du béton, les
profondeurs d'ancrage ou l'espacement, la distance de rive et
l'épaisseur du béton.
• Dans le cas d'une cheville à proximité d'une rive, l'application
du facteur pour la distance de rive donne habituellement des
valeurs précises pourvu que le mode de rupture des valeurs du
tableau soit le même. Si le mode de rupture n'est pas le même,
les valeurs sont prudentes.
• Dans le cas de deux à quatre chevilles en traction sans
réduction pour la distance de rive, l'application des facteurs
pour l'espacement fournit une valeur qui est équivalente aux
valeurs calculées de l'ACI et de la CSA pourvu que les modes
de rupture prédominants des valeurs du tableau soient les
mêmes. Si le mode de rupture n'est pas le même, les valeurs
sont prudentes.
• Le facteur pour l'espacement en cisaillement est prudent par
rapport à deux chevilles où les distances de rive ne sont pas
prises en compte. Ce facteur est fondé sur l'espacement près
d'une rive et peut être prudent pour les installations éloignées
de la rive du support en béton. Remarque : Pour des résultats
moins prudents, il est possible d'utiliser le Facteur pour
l'espacement en traction pour cette application si aucune
distance de rive ne doit être prise en compte.
• Le facteur pour l'épaisseur du béton en cisaillement est
prudent par rapport à une cheville où les distances de
rive n'ont pas d'incidence. Ce facteur est fondé sur des
applications à proximité d'une rive. Au milieu d'un support
en béton, il s'agit d'un facteur prudent. Remarque : Pour des
résultats moins prudents, il est possible de ne pas tenir compte
de ce facteur si l'application n'est pas à proximité d'une rive.
est utilisé. Il est toujours recommandé d'utiliser le logiciel Hilti
PROFIS Anchor Design ou d'effectuer un calcul à la main à l'aide
des dispositions de l'ACI ou de la CSA pour optimiser la conception.
Cela est particulièrement vrai lorsque le calcul obtenu à partir des
tableaux simplifiés ne donne pas une valeur qui satisfasse aux
exigences de la conception. Ce n'est pas parce que le calcul obtenu
à partir des tableaux simplifiés ne dépasse pas une charge de calcul
que le système d'ancrage Hilti ne respectera pas les exigences de
la conception. Communiquer avec votre représentant Hilti local pour
obtenir de l'aide supplémentaire.
3.1.8.10 Restrictions relatives
à l'utilisation des
tableaux simplifiés
Voici d'autres restrictions que les tableaux simplifiés ne prennent pas
en compte :
• Combinaisons de charges : Les valeurs figurant au tableau sont
destinées à être utilisées avec les combinaisons de charges
de la section 5.3 de l'ACI 318-14 et du chapitre 8 de la norme
CSA A23.3. D'autres combinaisons de charges tirées d'autres
sections de codes ne sont pas prises en compte.
• Armature supplémentaire : Les valeurs figurant au tableau,
y compris les facteurs de réduction, sont fondées sur la
condition B qui ne tient pas compte des effets d'une armature
supplémentaire; de plus, aucun facteur de pondération ne peut
être appliqué pour tenir compte de l'armature supplémentaire.
• Charges excentriques : Il n'y a actuellement pas de méthode
permettant d'appliquer un facteur aux tableaux pour tenir
compte des charges excentriques.
• Moments ou torsion : Alors qu'un concepteur peut appliquer
un moment ou une torsion au système d'ancrage et obtenir
une charge précise par cheville, les tableaux eux-mêmes ne
comportent pas de facteurs particuliers pour tenir compte des
moments ou de la torsion appliqués au système d'ancrage.
• Saillie : La saillie n'est pas prise en compte dans les tableaux
de calcul pour l'acier.
• Disposition de l'ancrage : Les tableaux simplifiés supposent
une disposition orthogonale.
Comme il est indiqué plus haut, bien que les tableaux simplifiés
soient limités sur le plan des applications, le concepteur peut utiliser
le logiciel Hilti PROFIS Anchor Design qui tient compte des conditions
notées ci-dessus.
Il est possible que des applications autres que celles notées
ci-dessus existent. Communiquez avec Hilti si vous avez des
questions sur des applications particulières.
REMARQUE IMPORTANTE :
Pour les applications comme une disposition d'ancrage à quatre
ou six boulons dans un coin d'une dalle mince, le calcul peut être
jusqu'à 80 % prudent par rapport à un calcul effectué conformément
à l'ACI ou la CSA, et lorsque le logiciel Hilti PROFIS Anchor Design
