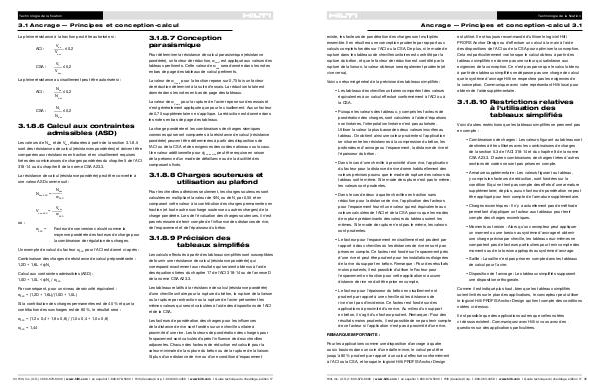

Technologie de la fixation
3.1 Ancrage — Principes et conception-calcul
La pleine résistance à la traction peut être autorisée si :
V ua
_____
ACI :
≤ 0,2
V des
V f
____
CSA :
≤ 0,2
V des
La pleine résistance au cisaillement peut être autorisée si :
N ua
____
ACI :
≤ 0,2
N des
N f
____
CSA :
≤ 0,2
N des
3.1.8.6 Calcul aux contraintes
admissibles (ASD)
Les valeurs de N des et de V des élaborées à partir de la section 3.1.8.5
sont des résistances de calcul (résistances pondérées) et doivent être
comparées aux résistances en traction et en cisaillement requises
tirées des combinaisons de charges pondérées du chapitre 5 de l'ACI
318-14 ou du chapitre 8 de la norme CSA A23.3.
La résistance de calcul (résistance pondérée) peut être convertie à
une valeur ASD comme suit :
N des
N des,ASD = _____
α
ASD
V des
V des,ASD = _____
α
ASD
où :
α ASD = Facteur de conversion calculé comme la
moyenne pondérée des facteurs de charge pour
la combinaison de régulation des charges.
Un exemple de calcul du facteur α ASD pour l'ACI est donné ci-après :
Combinaison des charges de résistance de calcul prépondérante :
1,2D + 1,6L < фN n
Calcul aux contraintes admissibles (ASD) :
1,0D + 1,0L < фN n / α ASD
Par conséquent, pour un niveau de sécurité équivalent :
α ASD = (1,2D + 1,6L)/(1,0D + 1,0L)
Si la contribution des charges permanentes est de 40 % et que la
contribution des surcharges est de 60 %, le résultat sera :
α ASD = (1,2 x 0,4 + 1,6 x 0,6) / (1,0 x 0,4 + 1,0 x 0,6)
α ASD = 1,44
3.1.8.7 Conception
parasismique
Pour déterminer la résistance de calcul parasismique (résistance
pondérée), un facteur de réduction, α seis , est appliqué aux valeurs des
tableaux pertinents. Cette valeur de α seis sera donnée dans les notes
en bas de page des tableaux de calcul pertinents.
La valeur de α N,seis pour la traction repose sur 0,75 fois un facteur
de réduction déterminé à la suite d'essais. La réduction totale est
donnée dans les notes en bas de page des tableaux.
La valeur de α V,seis pour la rupture de l'acier repose sur des essais et
n'est généralement appliquée que pour le cisaillement. Aucun facteur
de 0,75 supplémentaire ne s'applique. La réduction est donnée dans
les notes en bas de page des tableaux.
La charge pondérée et les combinaisons de charges sismiques
connexes qui seront comparées à la résistance de calcul (résistance
pondérée) peuvent être déterminées à partir des dispositions de
l'ACI ou de la CSA et des exigences des codes nationaux ou locaux.
Une valeur additionnelle pour ϕ non-ductile peut être requise en raison
de la présence d'un mode de défaillance ou de la ductilité des
composants fixés.
3.1.8.8 Charges soutenues et
utilisation au plafond
Pour les chevilles adhésives seulement, les charges soutenues sont
calculées en multipliant la valeur de ФN n ou de N r par 0,55 et en
comparant cette valeur à la contribution des charges permanentes en
traction (et toute autre surcharge soutenue ou autres charges) de la
charge pondérée. Lors de l'évaluation des charges soutenues, il n'est
pas nécessaire de tenir compte de l'influence des distances de rive,
de l'espacement et de l'épaisseur du béton.
3.1.8.9 Précision des
tableaux simplifiés
Les calculs effectués à partir des tableaux simplifiés sont susceptibles
de fournir une résistance de calcul (résistance pondérée) qui
correspond exactement aux résultats qui seraient obtenus à l'aide
des équations tirées du chapitre 17 de l'ACI 318-14 ou de l'annexe D
de la norme CSA A23.3.
Les tableaux relatifs à la résistance de calcul (résistance pondérée)
d'une cheville unitaire pour la rupture du béton, la rupture de la liaison
ou la rupture par extraction ou la rupture de l'acier présentent les
mêmes valeurs qui seront calculées à l'aide des dispositions de l'ACI
et de la CSA.
Les facteurs de pondération des charges pour les influences
de la distance de rive sont fondés sur une cheville unitaire à
proximité d'une rive. Les facteurs de pondération des charges pour
l'espacement sont calculés d'après l'influence de deux chevilles
adjacentes. Chacun des facteurs de réduction est calculé pour la
valeur minimale de la rupture du béton ou de la rupture de la liaison.
Si plus d'une distance de rive ou d'une condition d'espacement
