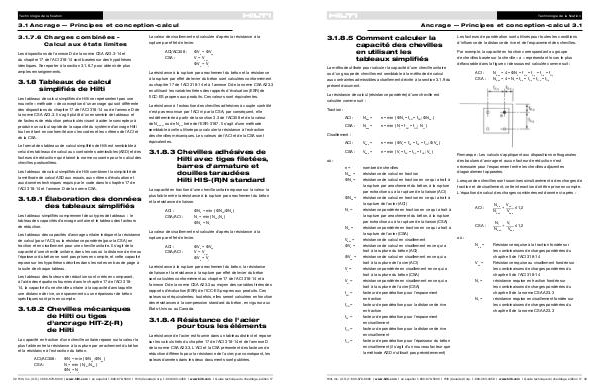

Technologie de la fixation 3.1 Ancrage — Principes et conception-calcul 3.1.7.6 Charges combinées – Calcul aux états limites La valeur de cisaillement est calculée d'après la résistance à la rupture par effet de levier. Les dispositions de l'annexe D de la norme CSA A23.3-14 et du chapitre 17 de l'ACI 318-14 sont basées sur des hypothèses identiques. Se reporter à la section 3.1.6.7 pour obtenir de plus amples renseignements. ACI/AC308 : CSA : 3.1.8 Tableaux de calcul simplifiés de Hilti Les tableaux de calcul simplifiés de Hilti ne représentent pas une nouvelle « méthode » de conception d'un ancrage qui soit différente des dispositions du chapitre 17 de l'ACI 318-14 ou de l'annexe D de la norme CSA A23.3. Il s'agit plutôt d'un ensemble de tableaux et de facteurs de réduction précalculés visant à aider le concepteur à produire un calcul rapide de la capacité du système d'ancrage Hilti tout en étant en conformité avec les codes et les critères de l'ACI et de la CSA. Le format des tableaux de calcul simplifiés de Hilti est semblable à celui des tableaux de calcul aux contraintes admissibles (ASD) et des facteurs de réduction qui étaient la norme courante pour le calcul des chevilles postscellées. Les tableaux de calcul simplifiés de Hilti combinent la simplicité de la méthode de calcul ASD aux essais, aux critères d'évaluation et aux données techniques requis par le code dans le chapitre 17 de l'ACI 318-14 et l'annexe D de la norme CSA. 3.1.8.1 Élaboration des données des tableaux simplifiés Les tableaux simplifiés comprennent deux types de tableaux : le tableau des capacités d'ancrage unitaire et le tableau des facteurs de réduction. Les tableaux des capacités d'ancrage unitaire indiquent la résistance de calcul (pour l'ACI) ou la résistance pondérée (pour la CSA) en traction et en cisaillement pour une cheville unitaire. Il s'agit de la capacité d'une cheville unitaire, dans les cas où la distance de rive ou l'épaisseur du béton ne sont pas prises en compte, et cette capacité repose sur les hypothèses décrites dans les notes en bas de page à la suite de chaque tableau. Les tableaux des facteurs de réduction sont créés en comparant, à l'aide des équations fournies dans le chapitre 17 de l'ACI 318- 14, la capacité d'une cheville unitaire à la capacité dans laquelle une distance de rive, un espacement ou une épaisseur de béton spécifiques sont pris en compte. 3.1.8.2 Chevilles mécaniques de Hilti ou tiges d'ancrage HIT-Z(-R) de Hilti La capacité en traction d'une cheville unitaire repose sur la valeur la plus faible entre la résistance à la rupture par arrachement du béton et la résistance à l'extraction du béton. ACI/AC308 : CSA : ФN n = min | ФN cb ;ФN pn | N r = min | N cbr ;N cpr | ФN n = N r ФV n = ФV cp V r = V cpr ФV n = V r La résistance à la rupture par arrachement du béton et la résistance à la rupture par effet de levier du béton sont calculées conformément au chapitre 17 de l'ACI 318-14 et à l'annexe D de la norme CSA A23.3 en utilisant les variables tirées des rapports d'évaluation (ESR) de l'ICC-ES propres aux produits. Ces valeurs sont équivalentes. La résistance à l'extraction des chevilles adhésives à couple contrôlé n'est pas reconnue par l'ACI ni par la CSA; par conséquent, elle est déterminée à partir de la section 3.3 de l'AC308 et de la valeur de N p,uncr ou de N p,cr tirée de l'ESR-3187. Il s'agit d'une méthode semblable à celle utilisée pour calculer la résistance à l'extraction des chevilles mécaniques. Les valeurs de l'ACI et de la CSA sont équivalentes. 3.1.8.3 Chevilles adhésives de Hilti avec tiges filetées, barres d'armature et douilles taraudées Hilti HIS-(R)N standard La capacité en traction d'une cheville unitaire repose sur la valeur la plus faible entre la résistance à la rupture par arrachement du béton et la résistance de liaison. ACI : CSA/ACI : ФN n = min | ФN cb ;ФN a | N r = min | N cbr ;N a | ФN n = N r La valeur de cisaillement est calculée d'après la résistance à la rupture par effet de levier. ACI : CSA/ACI : ФV n = ФV cp V r = V cpr ФV n = V r La résistance à la rupture par arrachement du béton, la résistance de liaison et la résistance à la rupture par effet de levier du béton sont calculées conformément au chapitre 17 de l'ACI 318-14 et à l'annexe D de la norme CSA A23.3 au moyen des variables tirées des rapports d'évaluation (ESR) de l'ICC-ES propres aux produits. Ces valeurs sont équivalentes; toutefois, elles seront calculées en fonction des résistances à la compression standard du béton, en vigueur aux États-Unis ou au Canada. 3.1.8.4 Résistance de l'acier pour tous les éléments La résistance de l'acier est fournie dans un tableau distinct et repose sur les calculs tirés du chapitre 17 de l'ACI 318-14 et de l'annexe D de la norme CSA A23.3. L'ACI et la CSA présentent des facteurs de réduction différents pour la résistance de l'acier; par conséquent, les valeurs données dans les deux documents sont publiées. 32 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
