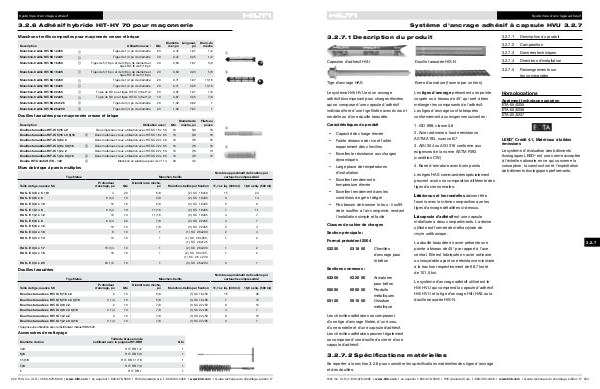

Systèmes d'ancrage adhésif
3.2.6 Adhésif hybride HIT-HY 70 pour maçonnerie
Manchons-treillis composites pour maçonnerie creuse et brique
Description
Utilisation avec : Qté
Diamètre Longueur,
réel, po
po
Diam. de
mèche
Manchon-treillis HIT-SC 12x50 ① Tiges de 1/4 po de diamètre 20 0,47 1,97 1/2
Manchon-treillis HIT-SC 12x85 ① Tiges de 1/4 po de diamètre 20 0,47 3,35 1/2
Manchon-treillis HIT-SC 16x50 ① Tiges de 5/16 po et de 3/8 po de diamètre et
tiges HIT-IC de 5/16 po 20 0,63 1,97 5/8
Manchon-treillis HIT-SC 16x85 ① Tiges de 5/16 po et de 3/8 po de diamètre et
tiges HIT-IC de 5/16 po 20 0,63 3,35 5/8
Manchon-treillis HIT-SC 18x50 ① Tiges de 1/2 po de diamètre 20 0,71 1,97 11/16
Manchon-treillis HIT-SC 18x85 ① Tiges de 1/2 po de diamètre 20 0,71 3,35 11/16
Manchon-treillis HIT-SC 22x50 ① Tiges de 5/8 po et tiges HIT-IC 3/8 et 1/2 20 0,87 1,97 7/8
Manchon-treillis HIT-SC 22x85 ① Tiges de 5/8 po et tiges HIT-IC 3/8 et 1/2 10 0,87 3,35 7/8
Manchon-treillis HIT-SC 26x125 ② Tiges de 3/4 po de diamètre 20 1,02 4,92 1
Manchon-treillis HIT-SC 26x200 ② Tiges de 3/4 po de diamètre 20 1,02 7,87 1
①
②
Douilles taraudées pour maçonnerie creuse et brique
Utilisation avec : Qté Diamètre de
mèche, po Filets au
pouce
Dans matériau creux, utilisation avec HIT‑SC 16 x 50 10 5/8 18
Dans matériaux creux, utilisation avec HIT-SC 16 x 85 10 5/8 18
Dans matériaux creux, utilisation avec HIT-SC 22 x 50 10 7/8 16
Dans matériaux creux, utilisation avec HIT-SC 22 x 85 10 7/8 16
Dans matériaux creux, utilisation avec HIT-SC 22 x 50 10 7/8 13
Description
Douilles taraudées HIT-IC 5/16 x 2
Douilles taraudées HIT-IC 5/16 x 3 3/16
③
Douilles taraudées HIT-IC 3/8 x 2
Douilles taraudées HIT-IC 3/8 x 3 3/16
③
Douilles taraudées HIT-IC 1/2 x 2
Douilles taraudées HIT-IC 1/2 x 3 3/16 ③ Dans matériaux creux, utilisation avec HIT-SC 22 x 85 10 7/8 13
Douille HIT Combi HIT-S - 12/I Manchon en plastique pour vis n o 14 20 1/2 -
③
Murs de brique à parois multiples
Tige filetée
Nombre approximatif de fixations par
cartouche compressible 1
Manchon-treillis
Taille de tige, nuance 5.8
HAS-E 3/8 x 5 1/8
HAS-E 3/8 x 8
HAS-E 3/8 x 12
HAS-E 1/2 x 8
HAS-E 1/2 x 12
Profondeur
d'ancrage, po Qté Diamètre de mèche,
po Manchon-treillis par fixation 11,1 oz liq. (330 ml) 16,9 oz liq. (500 ml)
4 20 5/8 (2) SC 16x50 15 24
6 3/4 10 5/8 (2) SC 16x85 9 14
10 10 5/8 (3) SC 16x85 5 9
6 3/4 10 11/16 (2) SC 18x85 7 11
10 10 11/16 (3) SC 18x85 4 7
6 3/4 20 7/8 (2) SC 22x85 4 7
HAS-E 5/8 x 12 10 10 7/8 (3) SC 22x85 2 4
HAS-E 3/4 x 10 8 10 1 (1) SC 26x200 2 4
HAS-E 3/4 x 14 13 10 1 (1) SC 26x200,
(1) SC 26x125 1 2
HAS-E 3/4 x 17 15 3/4 10 1 (2) SC 26x200 1 2
HAS-E 3/4 x 19 18 10 1 (2) SC 26x125,
(1) SC 26 x 200 1 2
HAS-E 3/4 x 25 23 1/2 10 1 (3) SC 26x200 0 1
HAS-E 5/8 x 8
Douilles taraudées
Tige filetée
Nombre approximatif de fixations par
cartouche compressible 1
Manchon-treillis
Taille de tige, nuance 5.8
Douilles taraudées HIT-IC 5/16 x 2
Douilles taraudées HIT-IC 5/16 x 3 3/16
Douilles taraudées HIT-IC 3/8 x 2
Douilles taraudées HIT-IC 3/8 x 3 3/16
Douilles taraudées HIT-IC 1/2 x 2
Douilles taraudées HIT-IC 1/2 x 3 3/16
Profondeur
d'ancrage, po Qté Diamètre de mèche,
po Manchon-treillis par fixation 11,1 oz liq. (330 ml) 16,9 oz liq. (500 ml)
2 10 5/8 (1) SC 16x50 16 26
3 1/4 10 5/8 (1) SC 16x85 7 12
2 10 7/8 (1) SC 22x50 9 15
3 1/4 10 7/8 (1) SC 22x85 4 7
2 10 7/8 (1) SC 22x50 9 15
3 1/4 10 7/8 (1) SC 22x85 4 7
1 Suppose une utilisation avec le distributeur manuel HDM 500
Accessoires de nettoyage
Taille de brosse ronde
s'utilisant avec la poignée HIT-RBH Qté
1/2 HIT-RB 1/2 1
5/8 HIT-RB 5/8 1
HIT-RB 11/16 1
HIT-RB 7/8 1
HIT-RB 1 1
Diamètre du trou
11/16
7/8
1
232 Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17
