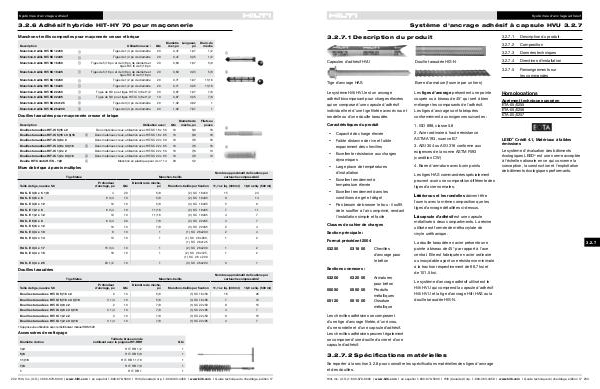

Systèmes d'ancrage adhésif
Système d'ancrage adhésif à capsule HVU 3.2.7
3.2.7.1 Description du produit
3.2.7.1
Description du produit
3.2.7.2 Composition
Capsules d'adhésif HVU
Douille taraudée HIS-N
3.2.7.3 Données techniques
3.2.7.4 Directives d'installation
3.2.7.5 Renseignements sur
les commandes
Tige d'ancrage HAS Barre d'armature (fournie par un tiers)
Le système Hilti HVU est un ancrage
adhésif bicomposant pour charges élevées
qui se compose d'une capsule d'adhésif
individuelle et d'une tige filetée avec écrou et
rondelle ou d'une douille taraudée. Les tiges d'ancrage présentent une pointe
coupée ou à biseau de 45° qui sert à bien
mélanger les composants de l'adhésif.
Les tiges d'ancrage sont fabriquées
conformément aux exigences suivantes :
Caractéristiques du produit 1. ISO 898, classe 5.8
• Capacité de charge élevée
• F
aible distance de rive et faible
espacement des chevilles
• E
xcellente résistance aux charges
dynamiques
• L
arge place de températures
d'installation
• E
xcellent rendement à
température élevée
• E
xcellent rendement dans les
conditions de gel et dégel
• P
as besoin de brosser le trou : il suffit
de le souffler à l'air comprimé, rendant
l'installation simple et facile
Clauses de cahier de charges
Section principale :
Format précédent 2004
03250
03 16 00 Chevilles
d'ancrage pour
le béton
Sections connexes :
03200
05050
05120
03 20 00 Armatures
pour béton
05 50 00 Produits
métalliques
05 10 00 Ossature
métallique
Homologations
Agrément technique européen
ETA-05/0255
ETA-05/0256
ETA-05/0257
2. Acier ordinaire à haute résistance
ASTM A193, nuance B7
3. AISI 304 ou AISI 316 conforme aux
exigences de la norme ASTM F593
(condition CW)
4. Barre d'armature avec burin pointu
Les tiges HAS commandées spécialement
peuvent avoir une composition différente des
tiges d'acier normales.
LEED ® Crédit 4.1, Matériaux à faibles
émissions
Le système d'évaluation des bâtiments
écologiques LEED ® est une norme acceptée
à l'échelle nationale en ce qui concerne la
conception, la construction et l'exploitation
de bâtiments écologiques performants.
Les écrous et les rondelles doivent être
fournis avec la même composition que les
tiges d'ancrage détaillées ci-dessus.
La capsule d'adhésif est une capsule
métallisée à deux compartiments. La résine
utilisée est formée de méthacrylate de
vinyle uréthanique.
La douille taraudée en acier présente une
pointe à biseau de 45° par rapport à l'axe
central. Elle est fabriquée en acier ordinaire
ou inoxydable ayant une résistance minimale
à la traction respectivement de 66,7 ksi et
de 101,5 ksi.
3.2.7
Le système d'ancrage adhésif utilisé est le
Hilti HVU qui comprend la capsule d'adhésif
Hilti HVU et la tige d'ancrage Hilti HAS ou la
douille taraudée HIS-N.
Les chevilles adhésives se composent
d'une tige d'ancrage filetée, d'un écrou,
d'une rondelle et d'une capsule d'adhésif.
Les chevilles adhésives peuvent également
se composer d'une douille d'acier et d'une
capsule d'adhésif.
3.2.7.2 Spécifications matérielles
Se reporter à la section 3.2.8 pour connaître les spécifications matérielles des tiges d'ancrage
et des douilles.
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 233
