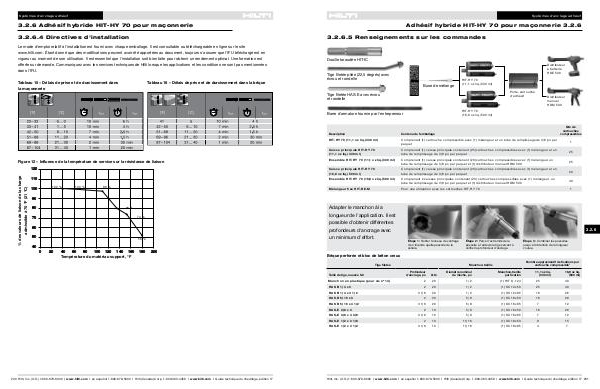

Systèmes d'ancrage adhésif
Adhésif hybride HIT-HY 70 pour maçonnerie 3.2.6
3.2.6.5 Renseignements sur les commandes
Douille taraudée HIT-IC
Distributeur
à batterie
HDE 500
Tige filetée pliée (22,5 degrés) avec
écrou et rondelle
Buse de mélange
HIT‑HY 70
(11,1 oz liq./330 ml)
Porte-cartouche
d'adhésif
Tige filetée HAS-E avec écrou
et rondelle
Distributeur
manuel
HDM 500
HIT‑HY 70
(16,9 oz liq./500 ml)
Barre d'armature fournie par l'entrepreneur
Qté de
cartouches
compressibles
Description Contenu de l'emballage HIT-HY 70 (11,1 oz liq./330 ml) Comprenant (1) cartouche compressible avec (1) mélangeur et un tube de remplissage de 3/8 po par
paquet 1
Caisse principale HIT-HY 70
(11,1 oz liq./330 ml) Comprenant (1) caisse principale contenant (25) cartouches compressibles avec (1) mélangeur et un
tube de remplissage de 3/8 po par paquet 25
Ensemble HIT-HY 70 (11,1 oz liq./330 ml) Comprenant (1) caisse principale contenant (20) cartouches compressibles avec (1) mélangeur, un
tube de remplissage de 3/8 po par paquet et (1) distributeur manuel HDM 500 25
Caisse principale HIT-HY 70
(16,9 oz liq./500 ml) Comprenant (1) caisse principale contenant (20) cartouches compressibles avec (1) mélangeur et un
tube de remplissage de 3/8 po par paquet 20
Ensemble HIT-HY 70 (16,9 oz liq./500 ml) Comprenant 2 caisses principales contenant (20) cartouches compressibles avec (1) mélangeur, un
tube de remplissage de 3/8 po par paquet et (1) distributeur manuel HDM 500 40
Mélangeur fixe HIT-RE-M Pour une utilisation avec les cartouches HIT-HY 70 1
Adapter le manchon à la
longueur de l'application. Il est
possible d'obtenir différentes
profondeurs d'ancrage avec
un minimum d'effort.
3.2.6
Étape 1 : Retirer l'anneau de centrage
de n'importe quelle passoire de la
cellule.
Étape 2 : Percer l'extrémité de la
passoire à l'aide de la tige servant à
vérifier la profondeur d'ancrage.
Étape 3 : Combiner les passoires
jusqu'à l'obtention de la longueur
voulue.
Brique perforée et bloc de béton creux
Tige filetée
Nombre approximatif de fixations par
cartouche compressible 1
Manchon-treillis
Profondeur
d'ancrage, po Qté Diamètre nominal
de mèche, po Manchon-treillis
par fixation Manchon en plastique (pour vis n o 14) 2 20 1/2 (1) HIT S-12/I 25 40
HAS B 1/4 x 3 2 20 1/2 (1) SC 12x50 25 40
Taille de tige, nuance 5.8
HAS B 1/4 x 4 1/2
HAS B 5/16 x 3
HAS B 5/16 x 4 1/2
HAS-E 3/8 x 3
11,1 oz liq.
(330 ml)
16,9 oz liq.
(500 ml)
3 1/8 20 1/2 (1) SC 12x85 16 26
2 20 5/8 (1) SC 16x50 16 26
3 1/8 20 5/8 (1) SC 16x85 7 12
2 10 5/8 (1) SC 16x50 16 26
HAS-E 3/8 x 4 3/8 3 1/8 10 5/8 (1) SC 16x85 7 12
HAS-E 1/2 x 3 1/8 2 10 11/16 (1) SC 18x50 9 15
HAS-E 1/2 x 4 1/2 3 1/8 10 11/16 (1) SC 18x85 4 7
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 231
