Systèmes d'ancrage adhésif
Système d'ancrage adhésif HIT-ICE 3.2.5

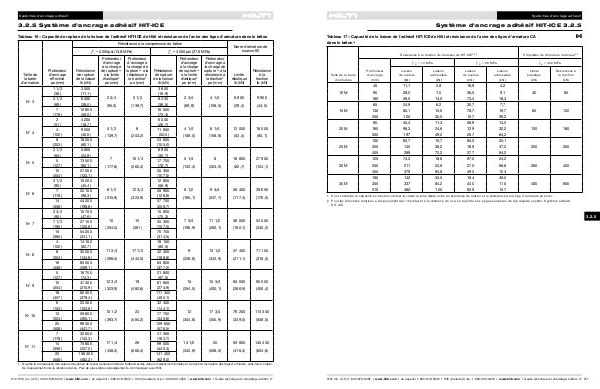

Tableau 17 – Capacité de la liaison de l'adhésif HIT-ICE de Hilti et résistance de l'acier des tiges d'armature CA
dans le béton 1,2
Résistance à la traction de la liaison de HIT-ICE 2,3,4
ƒ'c = 14 MPa
Taille de la barre
d'armature
10M
15M
20M
25M
30M
35M
c
Propriétés de l'armature métrique 2, 3
ƒ'c = 28 MPa
ƒy = 400 MPa
Profondeur
d'ancrage
(mm) Liaison
de rupture
(kN) Liaison
admissible
(kN) Liaison
de rupture
(kN) Liaison
admissible
(kN)
40 11,1 2,8 16,9 4,2
90 28,0 7,0 36,5 9,1
180 56,0 14,0 73,4 18,3
65 24,9 6,2 30,7 7,7
130 60,1 15,0 78,7 19,7
250 120 30,0 157 39,2
90 45,4 11,3 56,9 14,2
180 98,3 24,6 129 32,2
355 197 49,2 257 64,2
100 62,7 15,7 80,5 20,1
200 145 36,2 189 47,2
405 289 72,2 377 94,2
125 74,3 18,6 97,0 24,2
250 211 52,8 275 68,8
455 379 94,8 495 124
180 142 35,5 184 46,0
355 337 84,2 440 110
510 482 120 629 157
Limite
élastique
(kN) Résistance à
la traction
(kN)
40 60
80 120
120 180
200 300
280 420
400 600
1 Pour connaître la capacité en traction, utiliser la valeur la plus faible entre la résistance de liaison et la résistance de la tige d'armature en acier.
2 Pour les directives relatives à l'espacement des chevilles et à la distance de rive, se reporter aux pages suivantes de la présente section, Système adhésif
HIT‑ICE.
3.2.5
